Призначення загална будова та схема роботи муфт зчеплення
Дізнайтеся, яке призначення має муфта зчеплення трактора, як вона забезпечує плавне передавання крутного моменту, з яких основних деталей складається та які її види застосовуються в сучасних тракторах.
Призначення муфти зчеплення
Під час роботи трактора виникає потреба короткочасно роз'єднувати двигун і трансмісію, а потім знову плавно з'єднувати їх. Це необхідно для рушання з місця, перемикання передач та виконання інших операцій, пов'язаних зі зміною режиму руху.
Муфта зчеплення — це механізм трансмісії, який передає крутний момент від маховика двигуна до первинного вала коробки передач, забезпечує короткочасне роз'єднання цих агрегатів і їх подальше плавне з'єднання. Вона також зменшує ударні навантаження, що виникають у деталях трансмісії під час рушання та різкої зміни режиму роботи трактора.
Плавне рушання і передавання крутного моменту
Забезпечує плавне з'єднання двигуна з трансмісією під час рушання та надійно передає крутний момент у процесі роботи трактора.
Короткочасне роз'єднання двигуна і трансмісії
Тимчасово припиняє передавання крутного моменту під час перемикання передач, рушання та зміни режимів роботи трактора.
Захист деталей трансмісії від поломок
Зменшує ударні навантаження на механізми трансмісії, що виникають під час рушання, перемикання передач і різкої зміни навантаження.
Загальна будова муфти зчеплення
Незважаючи на різноманітність конструкцій, більшість муфт зчеплення мають подібну будову. Вони складаються з ведучих частин, ведених частин і механізму керування, які спільно забезпечують передавання крутного моменту від двигуна до трансмісії, а також його короткочасне припинення під час перемикання передач або рушання трактора.

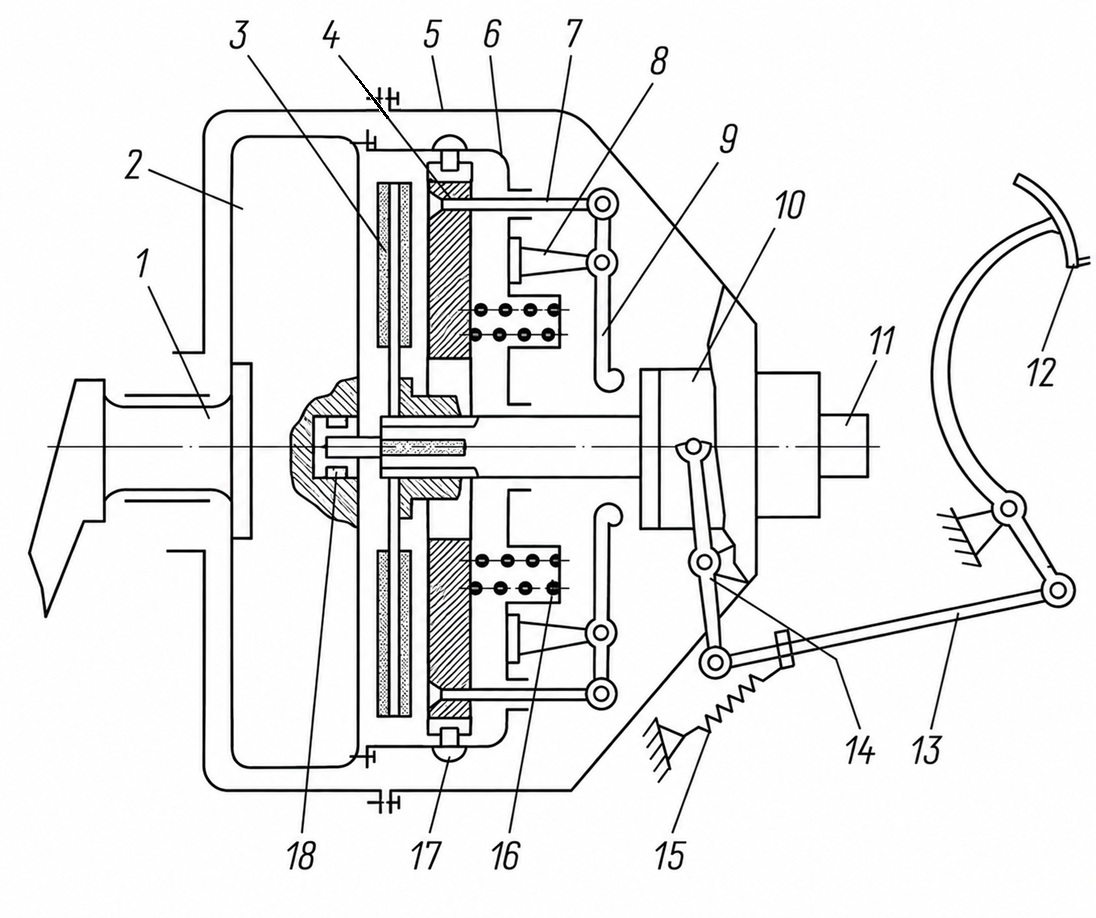

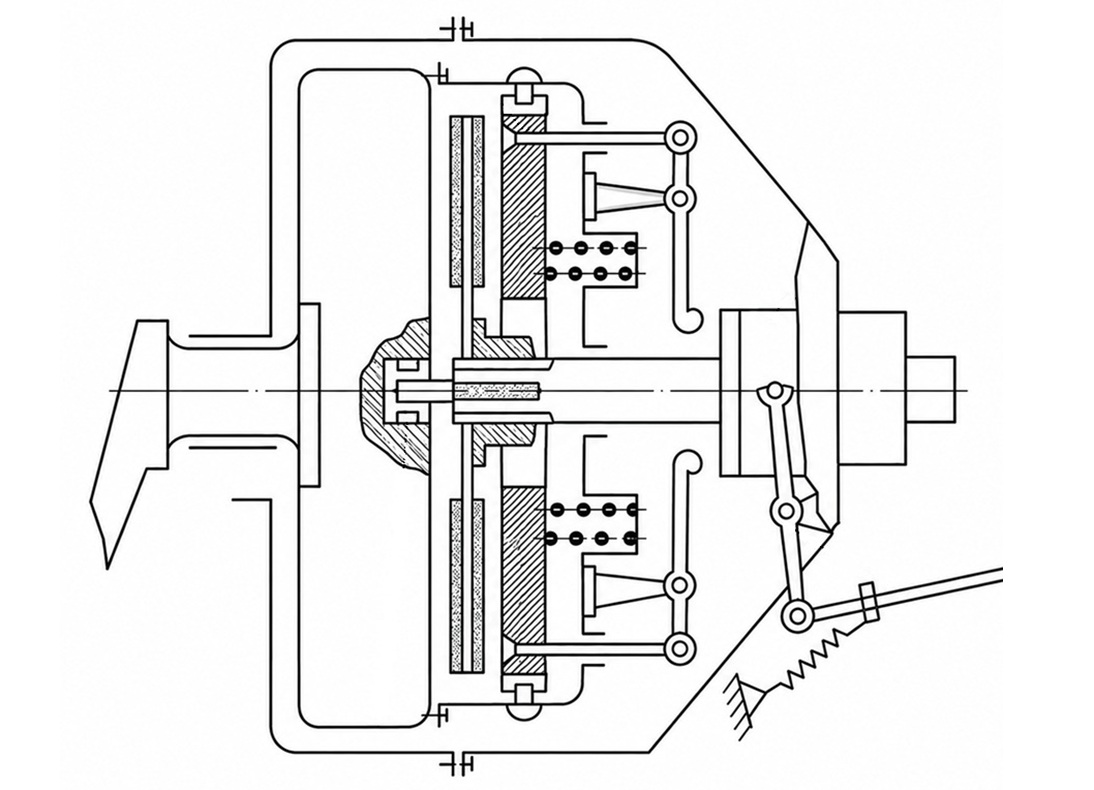

Схема однодискового зчеплення
1 - колінчастий вал двигуна;
2 – маховик;
3 - ведений диск із фрикційними накладками;
4 – натискний диск;
5 – картер зчеплення;
6 – кожух зчеплення;
7 – відтискний палець;
8 – опора відтискного важеля;
9 – відттискний важіль;
10 - муфта вимкнення зчеплення;
11 - вал муфти зчеплення;
12 – педаль зчеплення;
13 - тяга;
14 - вилка вимикання;
15 - відтяжна пружина;
16 - натискна пружина;
17 - напрямний палець;
18 - роликопідшипник.
Ведучі частини
З'єднані з колінчастим валом двигуна та постійно обертаються разом із ним. До них належать маховик 2, натискний диск 4 і кожух (кошик) зчеплення 6.
Ведені частини
Передають крутний момент від ведучих частин до первинного вала коробки передач. Основним елементом є ведений диск 3 із фрикційними накладками та вал муфти зчеплення 11.
Механізм керування
Забезпечує вмикання і вимикання муфти зчеплення. До його складу входять муфта вимкнення зчеплення 10, вилка вимикання 14, тяга 13 та педаль 12 керування.
Під час роботи ведучі частини обертаються разом із колінчастим валом двигуна, ведені частини передають крутний момент до коробки передач, а механізм керування забезпечує вмикання і вимикання муфти зчеплення за допомогою педалі або іншого приводу.
Схема роботи муфти зчеплення
Робота муфти зчеплення ґрунтується на короткочасному роз'єднанні та подальшому плавному з'єднанні двигуна з трансмісією. Під час натискання педалі натискний диск відходить від веденого диска, припиняючи передавання крутного моменту. Після відпускання педалі ведений диск знову затискається між маховиком і натискним диском, забезпечуючи плавне передавання крутного моменту до трансмісії.

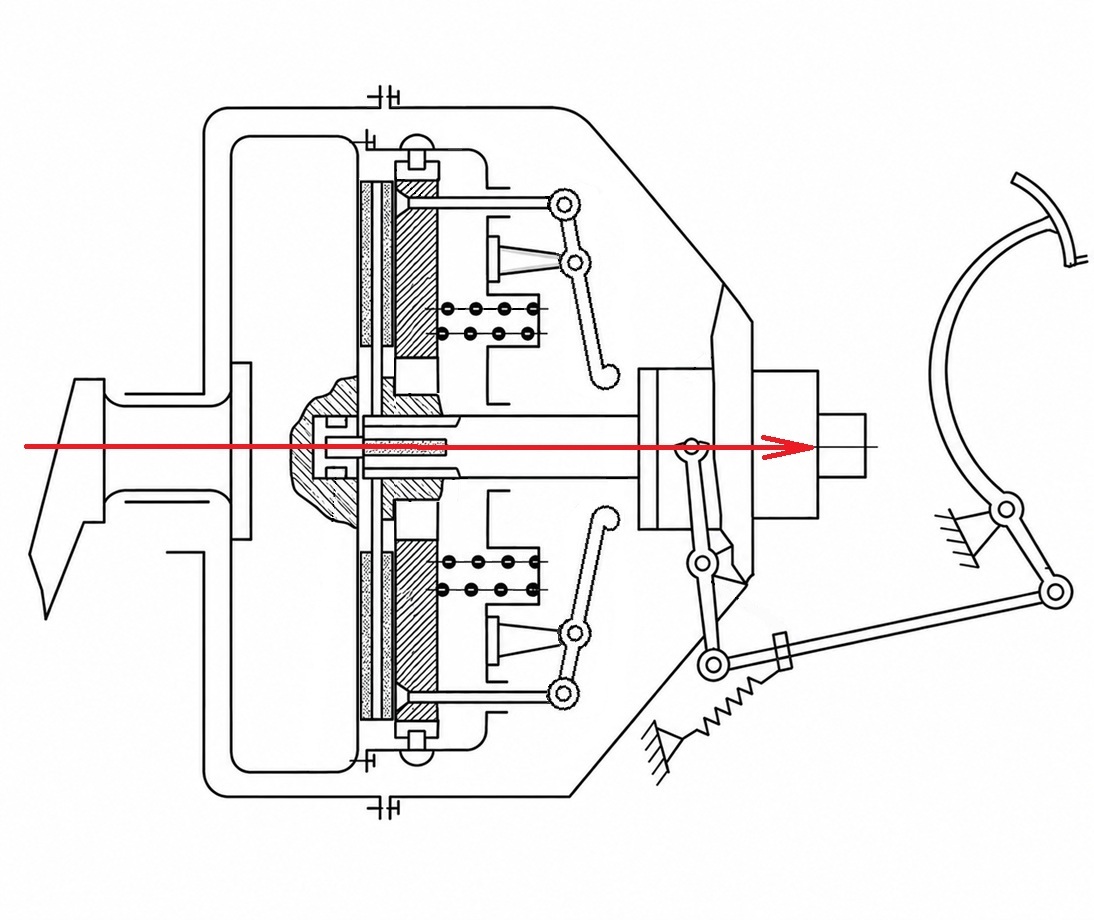

1. Педаль не натискається - зчеплення увімкнене
Ведений диск затиснутий між маховиком і натискним диском. Крутний момент за рахунок сил тертя безперервно передається від двигуна до вала муфти зчеплення і далі до коробки передач.
✔ Крутний момент передається.

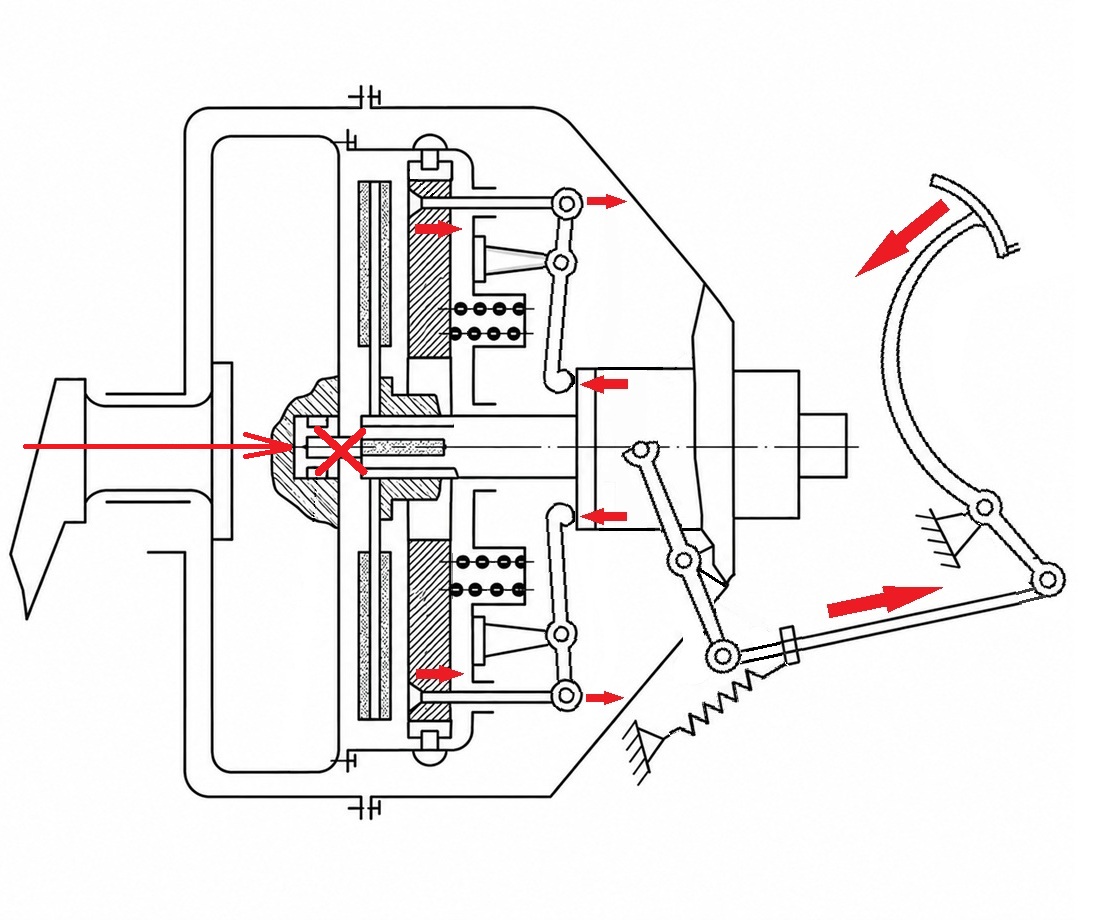

2. Педаль натискається — зчеплення вимкнене
Муфта вимкнення переміщується до відтискних важелів і натискає на них. Відтискні важелі відводять натискний диск, між дисками утворюється зазор. Передавання крутного моменту припиняється.
✖ Крутний момент не передається.

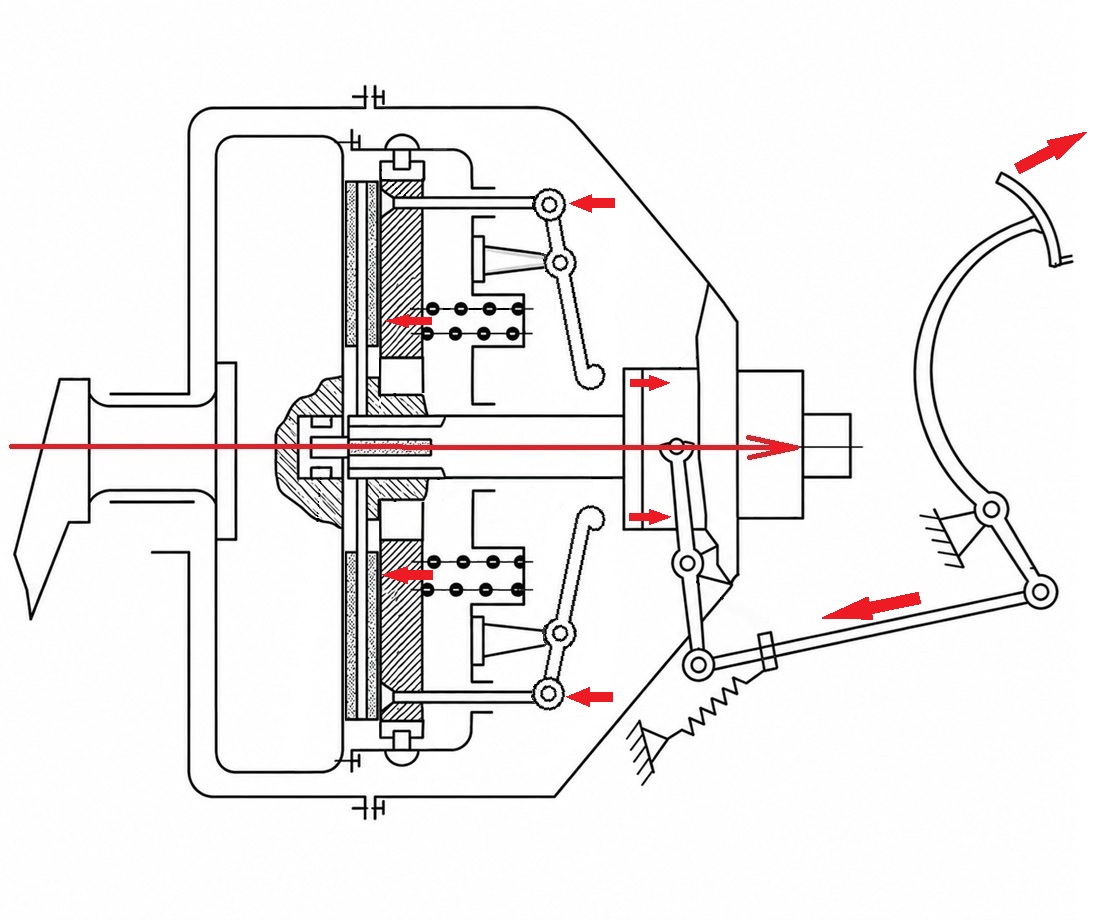

3. Педаль відпускається — плавне вмикання
Вижимний підшипник повертається у вихідне положення, натискний диск знову притискає ведений диск до маховика. Передавання крутного моменту відновлюється плавно, без різких ударних навантажень.
✔ Крутний момент знову передається.
Сучасні муфти зчеплення тракторів

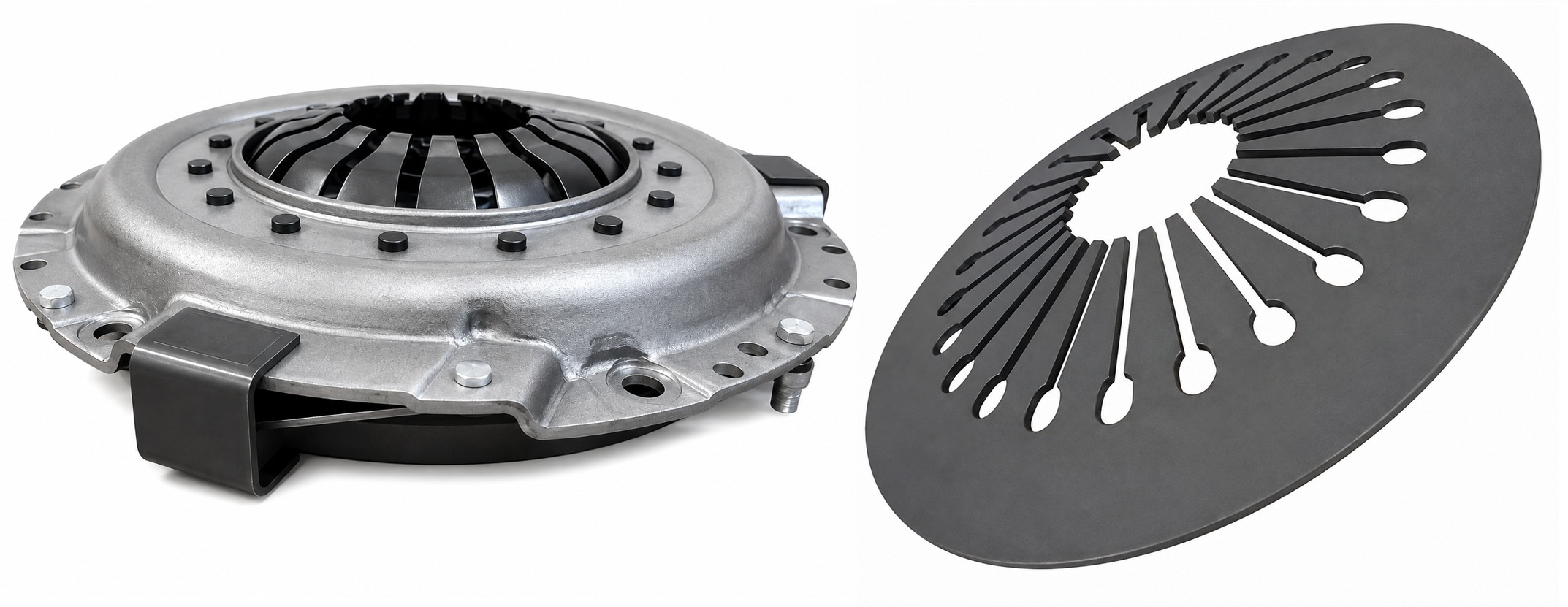

У сучасних тракторах замість відтискних важелів переважно застосовують діафрагмову (пелюсткову) пружину. Незважаючи на відмінності в конструкції, принцип роботи залишається таким самим: під час вимикання зчеплення двигун короткочасно роз'єднується з трансмісією, а після відпускання педалі крутний момент плавно передається до коробки передач.
Основні типи муфт зчеплення
Муфти зчеплення тракторів відрізняються за конструкцією, кількістю ведених дисків і способом створення притискного зусилля. Від цих особливостей залежать плавність передавання крутного моменту, здатність працювати під великими навантаженнями та зручність керування трактором.
За кількістю ведених дисків
За кількістю ведених дисків муфти зчеплення поділяють на однодискові, дводискові та багатодискові. Зі збільшенням кількості дисків зростає площа тертя, що дає змогу передавати більший крутний момент без істотного збільшення розмірів муфти.
Однодискова муфта зчеплення
Має один ведений диск, затиснутий між маховиком і натискним диском. Відзначається простою конструкцією, надійністю та компактністю. Найпоширеніший тип муфти зчеплення на сучасних тракторах.

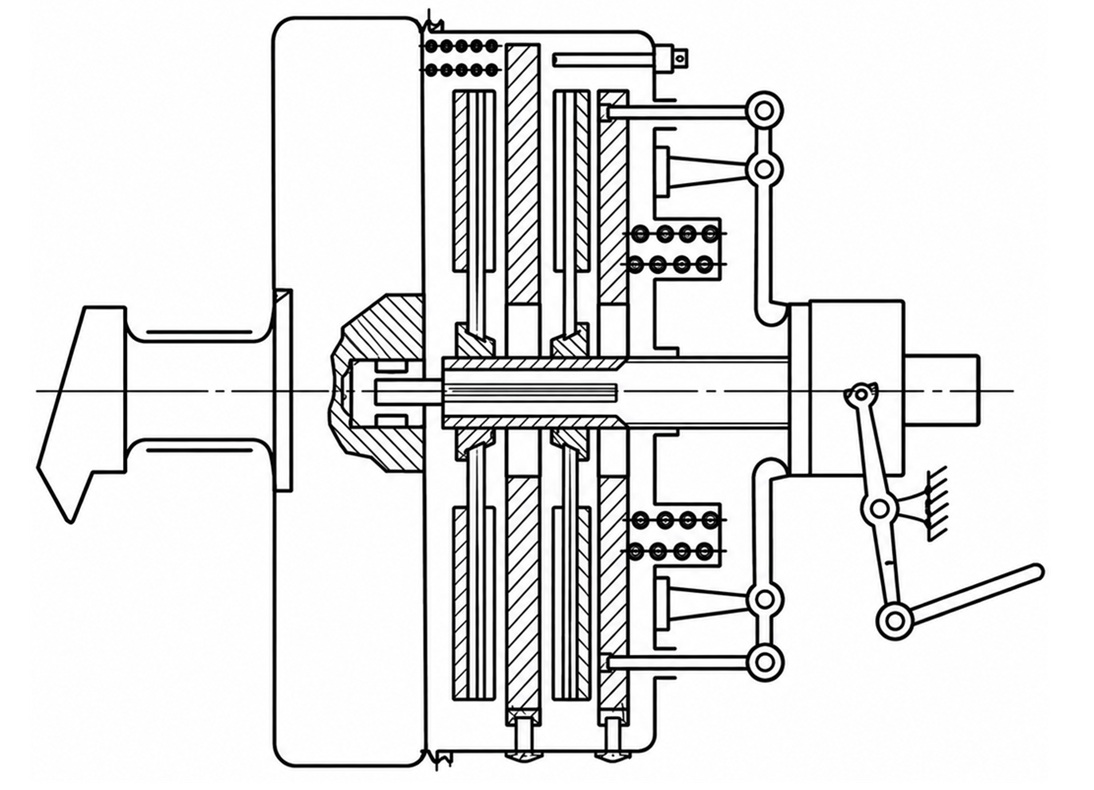

Дводискова муфта зчеплення
Має два ведені диски та проміжний ведучий диск. Дає змогу передавати більший крутний момент без збільшення діаметра муфти. Застосовується на тракторах великої потужності та машинах, що працюють із високими навантаженнями.

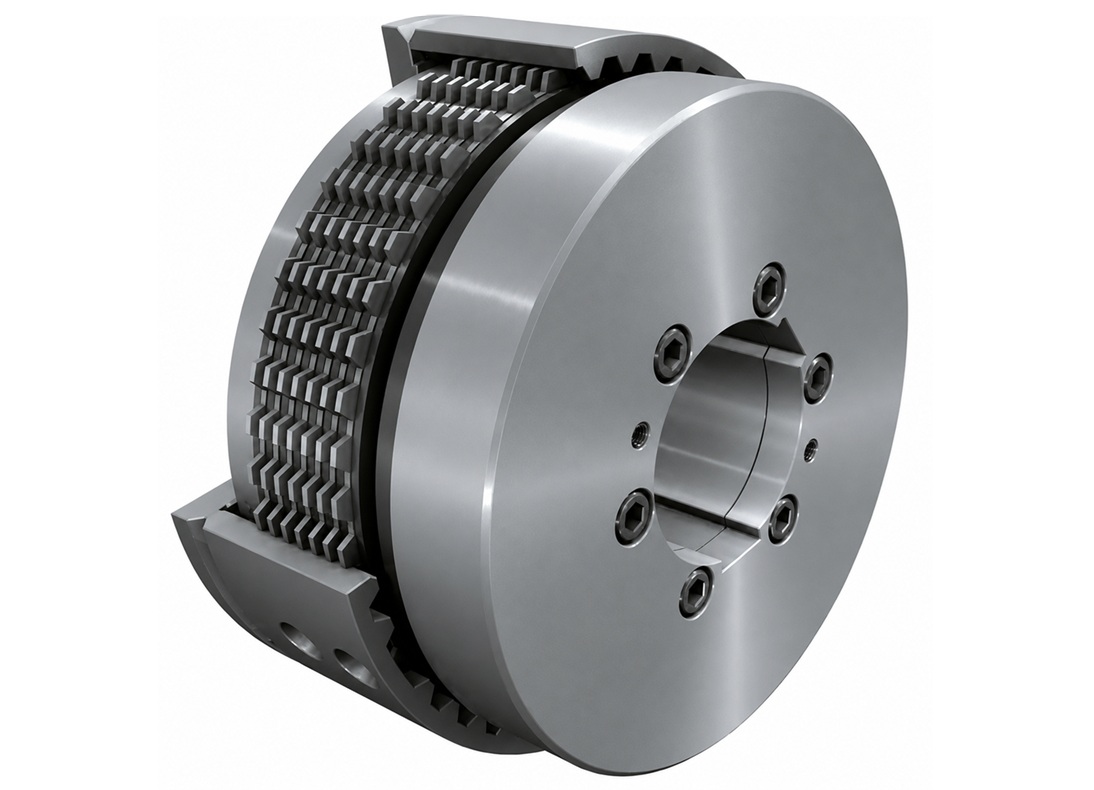

Багатодискова муфта зчеплення
Складається з кількох пар ведучих і ведених дисків, які працюють переважно в оливі. Забезпечує передавання значного крутного моменту за невеликих габаритів і широко застосовується в сучасних трансмісіях тракторів.
Двопотокова муфта зчеплення
На окремих тракторах застосовують двопотокові муфти зчеплення, які забезпечують незалежне передавання крутного моменту двома потоками: перший — до трансмісії, другий — до вала відбору потужності (ВВП). Це дає змогу зупиняти трактор без припинення роботи машин і механізмів, що приводяться від ВВП.

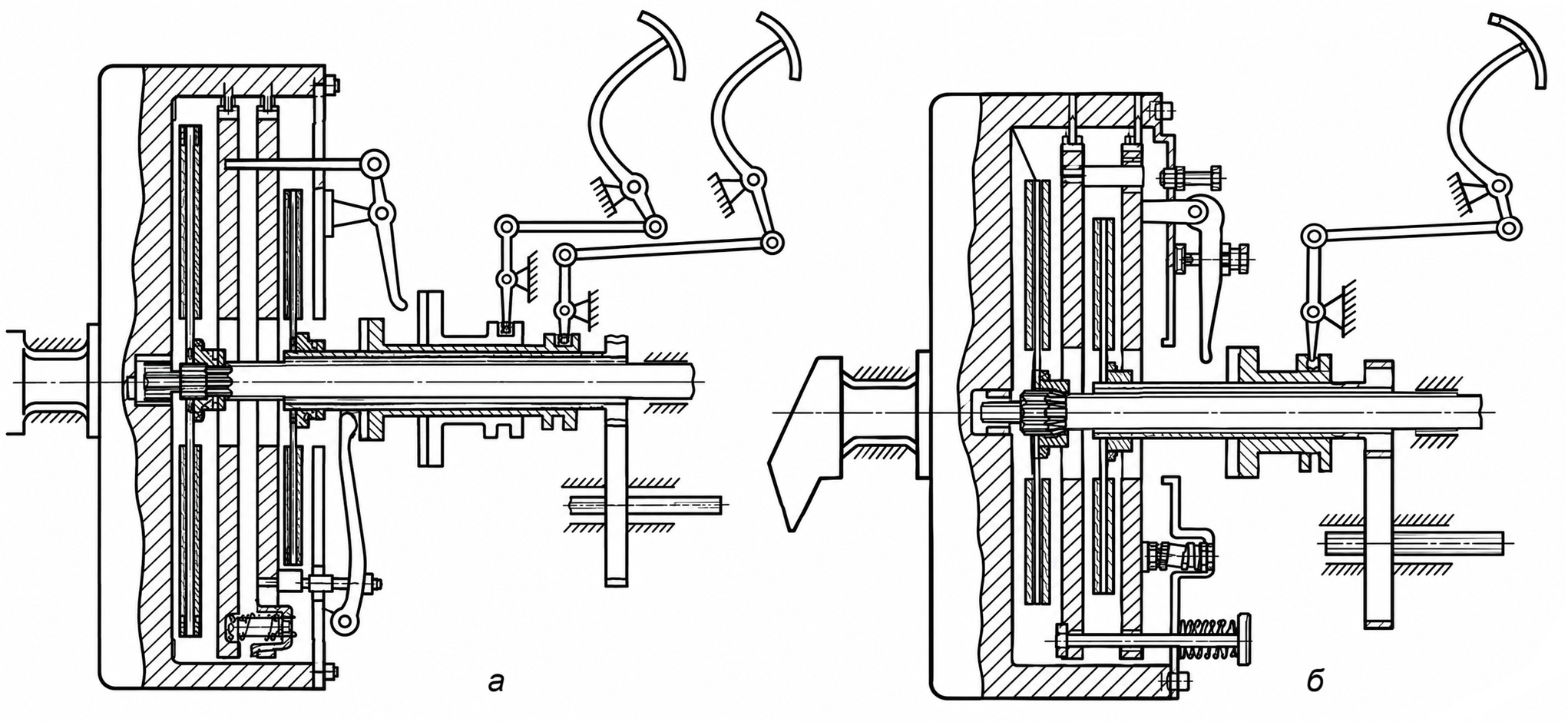

Керування двопотоковою муфтою зчеплення
а — Роздільне керування. Для приводу трансмісії та ВВП використовують окремі органи керування. Це дає змогу вмикати або вимикати вал відбору потужності незалежно від руху трактора, не зупиняючи його, а також зупиняти трактор, не вимикаючи привід ВВП.
б — Суміщене керування. Привід трансмісії та ВВП керується однією педаллю. Часткове натискання педалі вимикає привід трансмісії, що дає змогу зупинити трактор, не припиняючи роботу машин, які приводяться від ВВП. Для вмикання або вимикання приводу ВВП педаль необхідно натиснути повністю, тому трактор доводиться зупиняти.
За середовищем роботи
Залежно від умов роботи поверхонь тертя муфти зчеплення поділяють на сухі та мокрі. Вони відрізняються середовищем, у якому працюють ведучі та ведені диски, що впливає на ефективність передавання крутного моменту, відведення теплоти та довговічність деталей.

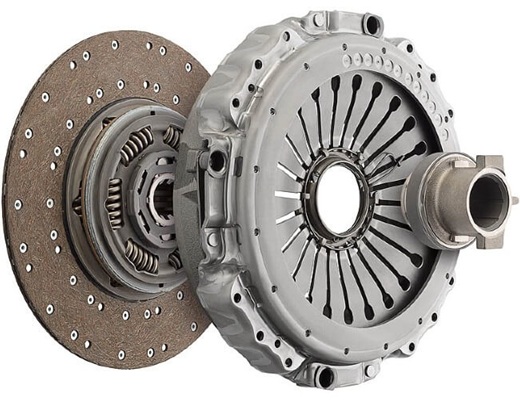

Суха муфта зчеплення
Поверхні тертя працюють без мастила. Такі муфти мають високий коефіцієнт тертя, просту конструкцію та широко застосовуються на більшості тракторів з механічною трансмісією.

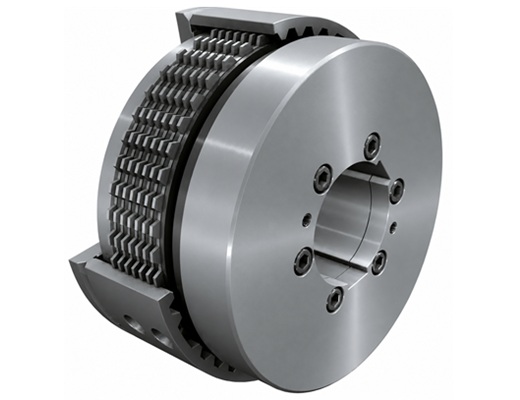

Мокра муфта зчеплення
Пакет дисків працює в оливі, яка зменшує зношування та ефективно відводить теплоту. Такі муфти широко застосовують у сучасних тракторах із коробками передач Powershift, CVT та іншими автоматизованими трансмісіями.
Цікаво знати. На сучасних тракторах із механічною коробкою передач найчастіше застосовують сухі однодискові муфти зчеплення, тоді як у трансмісіях Powershift, CVT та роботизованих коробках передач переважають багатодискові мокрі муфти, які забезпечують плавне перемикання передач і здатні передавати значний крутний момент.
Приводи вимикання муфти зчеплення
Привід вимикання муфти зчеплення призначений для передавання зусилля від педалі до муфти вимкнення. Він забезпечує короткочасне роз'єднання двигуна і трансмісії під час рушання, перемикання передач або зупинки трактора. Залежно від способу передавання зусилля на тракторах застосовують механічний, гідравлічний або гідравлічний привід із пневматичним підсилювачем.
Механічний привід
Передає зусилля від педалі до муфти вимкнення за допомогою системи тяг і важелів. Відрізняється простою конструкцією, високою надійністю, легкістю обслуговування та ремонту. Потребує періодичного регулювання вільного ходу педалі.
Застосування: трактори МТЗ-80, ЮМЗ-6 та інші класичні моделі.
Гідравлічний привід
Передає зусилля через головний і робочий циліндри, з'єднані трубопроводом із робочою рідиною. Забезпечує плавне вимикання зчеплення, зменшує зусилля на педалі та компенсує незначне спрацювання деталей.
Застосування: сучасні трактори з механічними коробками передач.
Гідравлічний привід із пневматичним підсилювачем
Поєднує гідравлічний привід із пневматичним підсилювачем, який використовує стиснене повітря для зменшення зусилля на педалі. Полегшує керування муфтою зчеплення на потужних тракторах.
Застосування: трактори ХТЗ Т-150, Т-150К та їх модифікації.
Електрогідравлічне керування
У сучасних тракторах із автоматизованими трансмісіями муфтою зчеплення керує електронний блок, який за допомогою електромагнітних клапанів і гідравлічних виконавчих механізмів автоматично вмикає або вимикає зчеплення. Завдяки цьому перемикання передач відбувається швидко, плавно й без участі водія.
Застосування: трактори з трансмісіями Powershift, DirectDrive, CVT (AutoPowr, Vario, Cmatic та ін.).
Ознаки несправностей муфти зчеплення
Під час експлуатації трактора несправності муфти зчеплення можуть проявлятися різними ознаками. Своєчасне виявлення несправності дає змогу запобігти підвищеному зношуванню деталей і дорогому ремонту трансмісії.
| Ознака несправності | Можлива причина | Наслідки |
|---|---|---|
| Пробуксовування зчеплення (неповне вмикання) | Спрацювання фрикційних накладок, потрапляння оливи на поверхні тертя, ослаблення натискних пружин, відсутність вільного ходу педалі. | Зменшується тягове зусилля, перегріваються деталі, прискорюється їх зношування. |
| Зчеплення «веде» (неповне вимикання) | Неправильне регулювання приводу, деформація веденого диска, заклинювання деталей або надмірний вільний хід педалі. | Утруднюється перемикання передач, виникає шум і зношування шестерень коробки передач. |
| Ривки під час рушання | Нерівномірне спрацювання накладок, пошкодження демпферних пружин або забруднення поверхонь тертя. | Погіршується плавність рушання, збільшуються ударні навантаження на трансмісію. |
| Шум під час вимикання зчеплення | Спрацювання або пошкодження вижимного підшипника чи інших деталей муфти вимкнення. | Подальша експлуатація може призвести до руйнування підшипника та відмови муфти зчеплення. |
| Туге або нерівномірне натискання педалі | Несправність приводу, заїдання шарнірів, недостатнє змащування або потрапляння повітря в гідропривід. | Ускладнюється керування трактором, погіршується вимикання зчеплення. |
Правила експлуатації муфти зчеплення
Дотримання правил експлуатації муфти зчеплення забезпечує її тривалу та надійну роботу, зменшує зношування деталей і запобігає передчасному ремонту трансмісії.
Плавно відпускайте педаль
Під час рушання плавно відпускайте педаль зчеплення, не допускаючи різкого її вмикання. Це зменшує ударні навантаження на деталі трансмісії та забезпечує плавний початок руху трактора.
Не тримайте ногу на педалі
Під час руху не залишайте ногу на педалі зчеплення. Навіть незначне натискання може викликати пробуксовування веденого диска, перегрівання деталей і прискорене спрацювання фрикційних накладок.
Не утримуйте трактор зчепленням на підйомі
Не використовуйте муфту зчеплення для утримання трактора на підйомі. Для цього застосовуйте робочі або стоянкові гальма, щоб уникнути пробуксовування і перегрівання дисків.
Не тримайте педаль натиснутою
Не залишайте педаль зчеплення натиснутою без потреби. Тривале вимкнення зчеплення призводить до підвищеного зношування вижимного підшипника та деталей механізму вимикання.
Повністю вимикайте зчеплення
Перед перемиканням передач повністю натискайте педаль зчеплення. Неповне вимикання ускладнює перемикання передач і прискорює зношування шестерень коробки передач.
Своєчасно перевіряйте регулювання
Регулярно перевіряйте вільний хід педалі та технічний стан приводу вимикання муфти зчеплення. Правильне регулювання забезпечує повне вмикання і вимикання зчеплення та подовжує строк його служби.
Навчальні відео
Як працює зчеплення
Перевірте свої знання
