Загальні відомості про трансмісію
Дізнайтеся, яке призначення має трансмісія трактора, які функції вона виконує, з яких механізмів складається та як передає крутний момент від двигуна до ведучих коліс.
Що таке трансмісія?
Трансмісія є однією з найважливіших систем трактора. Саме вона забезпечує передавання механічної енергії від двигуна до ведучих коліс або гусениць, змінюючи швидкість руху та крутний момент відповідно до умов роботи машини.
Призначення трансмісії
Двигун трактора виробляє механічну енергію, але безпосередньо приводити в рух ведучі колеса він не може. Для ефективної роботи необхідно змінювати частоту обертання, збільшувати або зменшувати крутний момент, забезпечувати рух заднім ходом та передавати потужність до різних механізмів машини. Усі ці завдання виконує трансмісія.
Трансмісія являє собою сукупність механізмів, які передають крутний момент від колінчастого вала двигуна до ведучих коліс, а також до вала відбору потужності та інших робочих механізмів трактора. Завдяки їй трактор може працювати в різноманітних умовах — від повільної оранки до швидкого транспортування вантажів.
Передавання крутного моменту
Передає механічну енергію від двигуна до ведучих коліс, забезпечуючи рух трактора.
Зміна крутного моменту
Збільшує або зменшує крутний момент залежно від навантаження та виду виконуваної роботи.
Зміна швидкості руху
Дає змогу вибирати оптимальну швидкість руху для виконання польових, транспортних або спеціальних робіт.
Рух заднім ходом
Забезпечує зміну напряму обертання ведучих коліс і рух трактора назад.
Розподіл потужності
Передає крутний момент між ведучими мостами, колесами або іншими механізмами залежно від конструкції трактора.
Привід робочих машин
Забезпечує передавання потужності до вала відбору потужності та інших агрегатів, що працюють разом із трактором.

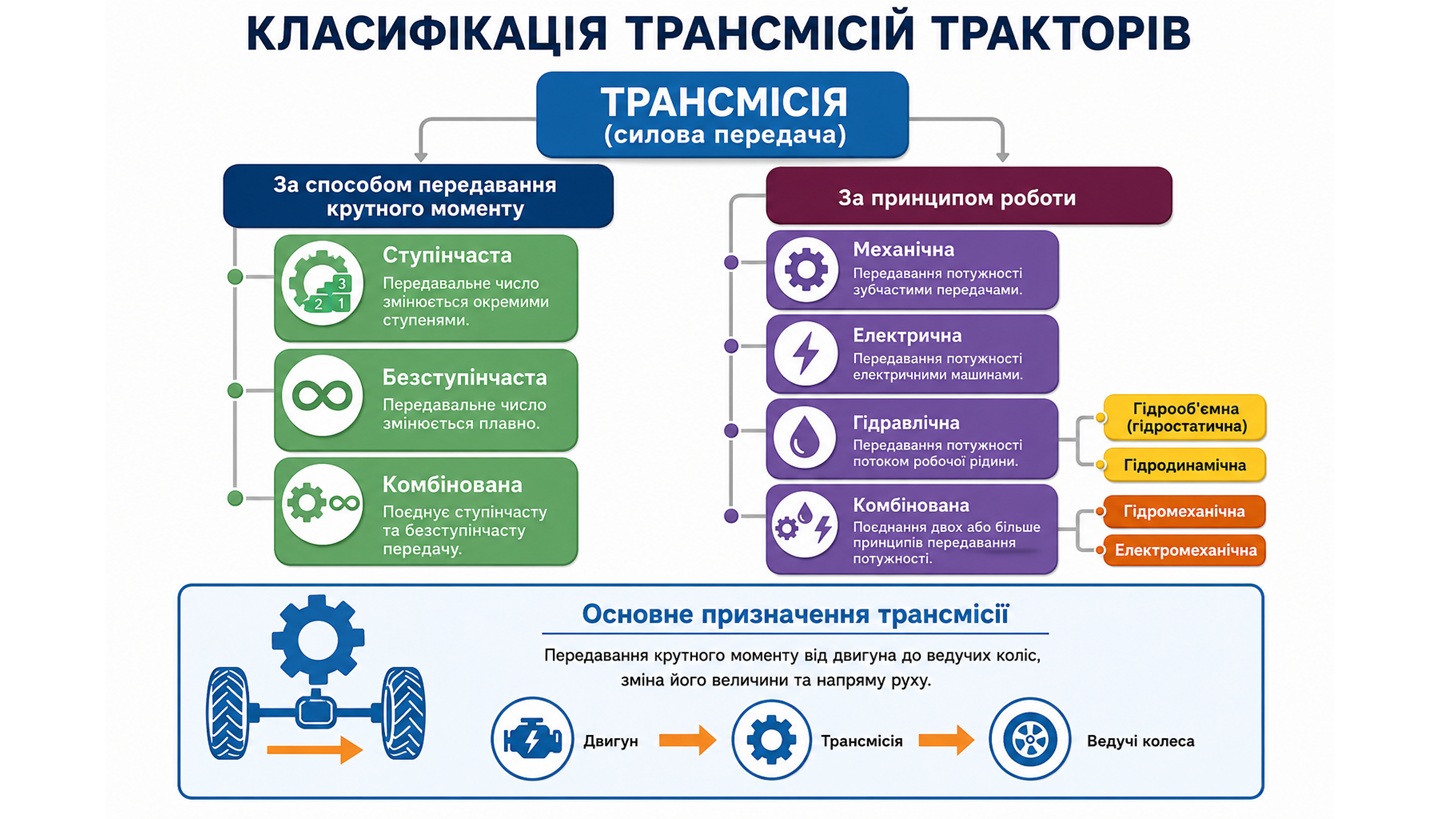

Класифікація трансмісій тракторів
Трансмісії тракторів класифікують за різними ознаками. Найпоширенішими є класифікація за способом передавання крутного моменту та за принципом роботи. Такий поділ дає змогу краще зрозуміти особливості конструкції, принцип дії та сферу застосування різних типів трансмісій.
Зверніть увагу. Один і той самий трактор можна охарактеризувати за обома ознаками. Наприклад, трансмісія може бути безступінчастою за способом передавання крутного моменту та гідромеханічною за принципом роботи.
За способом передавання крутного моменту
Ступінчаста
Передавальне число змінюється окремими ступенями під час перемикання передач. Це традиційний спосіб зміни швидкості руху трактора.
Безступінчаста
Передавальне число змінюється плавно без фіксованих ступенів, забезпечуючи безперервну зміну швидкості та оптимальний режим роботи двигуна.
Комбінована
Поєднує ступінчасту та безступінчасту зміну передавального числа, використовуючи переваги обох способів залежно від умов роботи.
За принципом роботи
За принципом роботи трансмісії відрізняються способом передавання енергії від двигуна до ведучих коліс.
Механічна
Передає крутний момент за допомогою механічних передач (зубчастих передач, валів, муфт). Тривалий час була основним типом тракторної трансмісії і досі широко використовується.
Гідравлічна
Передає енергію потоком робочої рідини. Залежно від принципу роботи поділяється на гідрооб'ємну (гідростатичну) та гідродинамічну.
Електрична
Передає потужність за допомогою електричних машин. Використовується переважно у спеціальній техніці та перспективних конструкціях тракторів.
Комбіновані трансмісії
Поєднують механічний, гідравлічний або електричний способи передавання потужності, використовуючи переваги кожного з них. Саме до цього типу належать більшість сучасних безступінчастих трансмісій (CVT) тракторів.
Гідромеханічна
Поєднує механічну передачу потужності з гідравлічною, забезпечуючи плавний початок руху, зручне керування та високу ефективність роботи.
Електромеханічна
Поєднує механічну передачу потужності з електричними машинами. Застосовується в окремих сучасних тракторах великої потужності та спеціальній техніці.
Перспективні комбіновані
Поєднують механічні, гідравлічні й електричні способи передавання потужності. Їх розробляють для підвищення економічності, продуктивності та автоматизації роботи тракторів.
Сучасні технології тракторних трансмісій
На сучасних тракторах застосовуються різні технології трансмісій, які забезпечують ефективне передавання потужності, економію палива та комфортне керування. Найпоширенішими є PowerShift, CVT та Electric CVT (eCVT). Вони відрізняються принципом зміни передавального числа, рівнем автоматизації та способом передавання крутного моменту.
| Технологія | Коротка характеристика | Приклади комерційних назв |
|---|---|---|
| PowerShift | Ступінчаста механічна трансмісія, що дозволяє перемикати передачі під навантаженням без розриву потоку потужності. Забезпечує високу тягу та ефективну роботу під час виконання важких польових робіт. | PowerShift, DynamicCommand, DirectDrive |
| CVT (Continuously Variable Transmission) | Безступінчаста трансмісія, яка плавно змінює передавальне число без перемикання передач. Забезпечує оптимальну швидкість руху, економію палива та комфортне керування трактором. | CVT, IVT, Vario, AutoPowr, CMATIC |
| Electric CVT (eCVT) | Електромеханічна безступінчаста трансмісія, у якій частина потужності передається через електричний привід. Поєднує високу ефективність із можливістю живлення електричних робочих машин. | eAutoPowr, eCVT |
Примітка. Назви Vario, AutoPowr, CMATIC, DynamicCommand та інші є комерційними назвами трансмісій різних виробників тракторів. Вони належать до певної технології (PowerShift, CVT або eCVT), але можуть відрізнятися особливостями конструкції та програмного керування.
Схеми трансмісій тракторів
Конструкція трансмісії залежить від типу рушія та компонування трактора. У колісних і гусеничних машин передавання крутного моменту до ведучих рушіїв здійснюється за різними схемами, що зумовлено особливостями їхньої конструкції та умовами експлуатації.

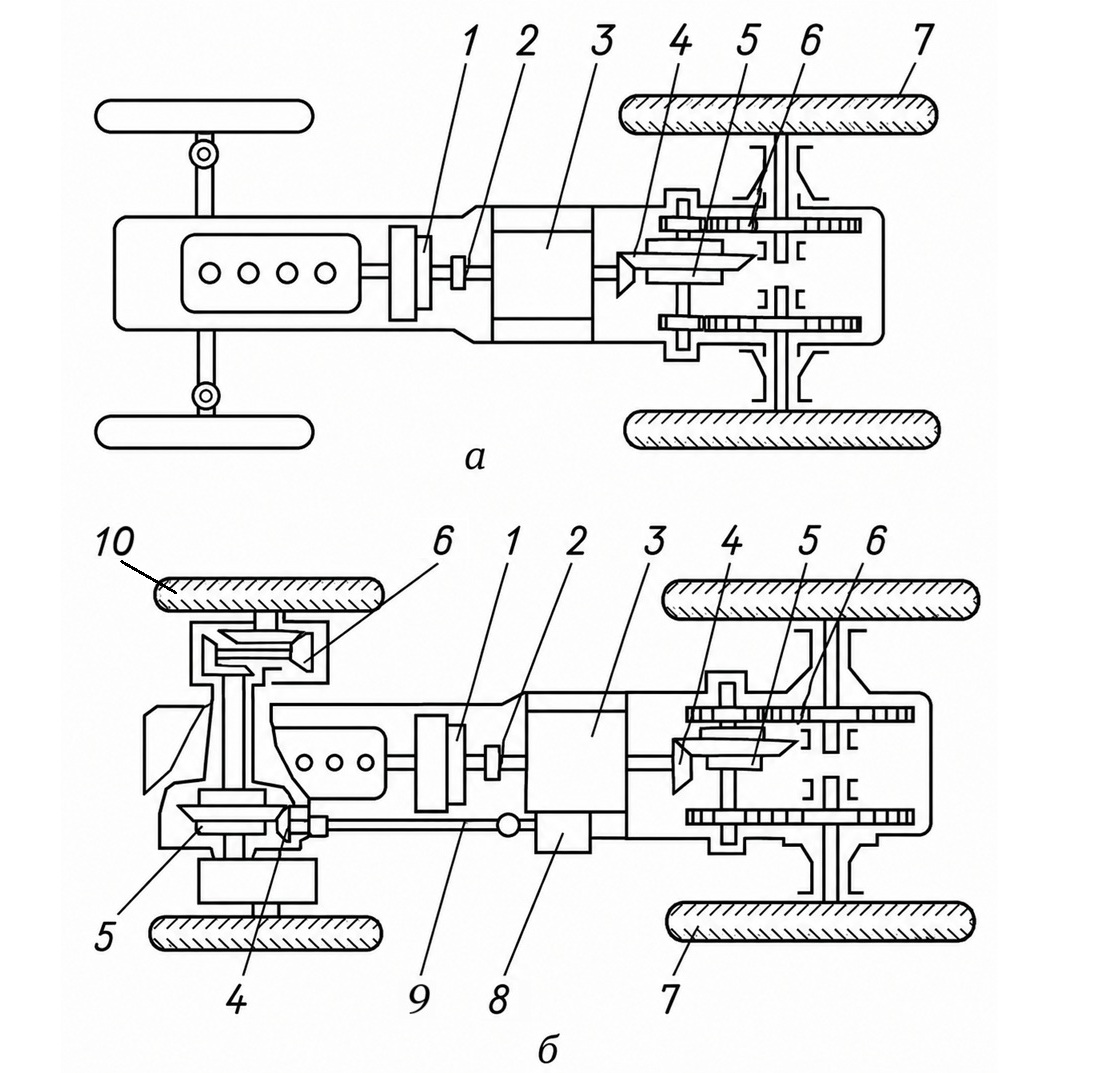

Схеми трансмісій гусеничних тракторів
а - привід лише на задній міст;
б - повний привід на задній і передній мости;
1 - муфта зчеплення;
2 - проміжне з'єднання (застосовується не на всіх тракторах);
3 - коробка передач;
4 - головна передача;
5 - диференціал;
6 - кінцева передача;
7 - заднє ведуче колесо;
8 - роздавальна коробка (повнопривідні колісні трактори);
9 - карданна передача (залежно від схеми трансмісії);
10 - переднє ведуче колесо.
На колісних тракторах застосовують різні схеми компонування трансмісії залежно від кількості ведучих мостів і конструктивного виконання. У тракторах із приводом лише на задній міст крутний момент від коробки передач передається безпосередньо до заднього моста. У повнопривідних моделях частина потужності через роздавальну коробку та карданну передачу передається також на передній ведучий міст. Така схема забезпечує кращу прохідність, стійкість і тягові властивості трактора.

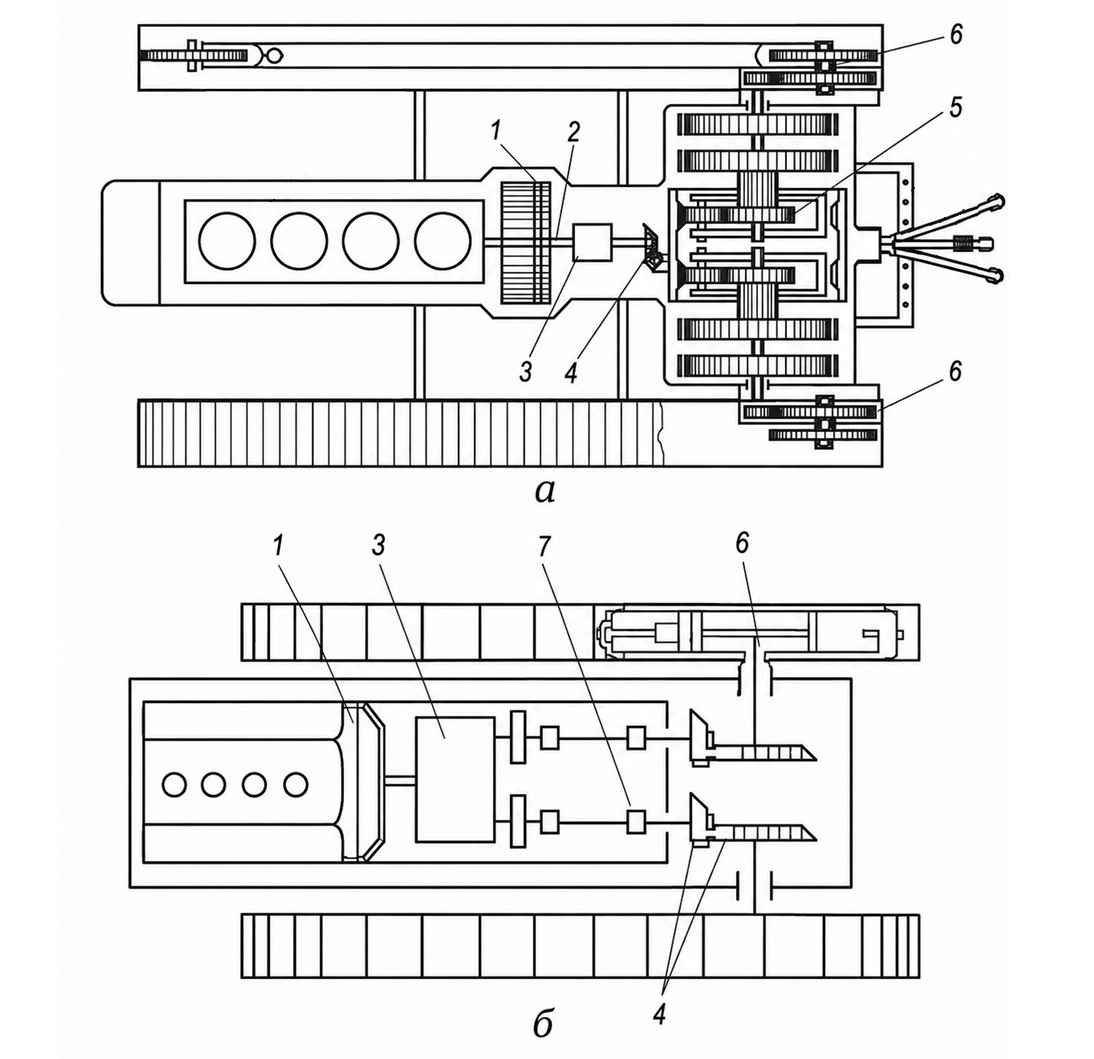

Схеми трансмісій гусеничних тракторів
а - привід лише на задній міст;
б - повний привід на задній і передній мости;
1 - муфта зчеплення;
2 - проміжне з'єднання (застосовується не на всіх тракторах);
3 - коробка передач;
4 - головна передача;
5 - планетарний механізм повороту;
6 - кінцева передача;
7 - карданна передача.
Конструкція трансмісії гусеничних тракторів залежить від компонування машини та взаємного розташування її агрегатів. На одних тракторах крутний момент від коробки передач безпосередньо передається до механізмів повороту, на інших — через карданну передачу. Для зміни напрямку руху використовують механізми повороту, які забезпечують різну швидкість або повне припинення обертання лівої чи правої гусениці. Така конструкція забезпечує високу силу тяги, добру прохідність і ефективну роботу трактора.
Склад трансмісії трактора
Після запуску двигуна крутний момент від колінчастого вала через механізми трансмісії послідовно передається до ведучих коліс. Кожен вузол виконує певну функцію: одні забезпечують плавне з'єднання двигуна з трансмісією, інші змінюють швидкість руху, збільшують крутний момент або розподіляють його між колесами. Узгоджена робота всіх механізмів забезпечує ефективний рух трактора в різних умовах експлуатації.
Муфта зчеплення
Забезпечує короткочасне роз'єднання двигуна і трансмісії під час перемикання передач, плавне передавання крутного моменту під час рушання трактора, а також захищає двигун і механізми трансмісії від перевантажень, що виникають при різкій зміні навантаження.
Проміжне з'єднання
Призначене для передавання крутного моменту від муфти зчеплення до коробки передач. Воно застосовується лише в окремих конструкціях тракторів і компенсує особливості компонування агрегатів трансмісії.
Коробка передач
Змінює передавальне число трансмісії, забезпечуючи вибір оптимальної швидкості руху та необхідного тягового зусилля, дає змогу здійснювати рух заднім ходом, а також забезпечує тривале роз'єднання двигуна і трансмісії під час стоянки або запуску двигуна.
Роздавальна коробка
Призначена для передавання та розподілу крутного моменту між ведучими мостами повнопривідного трактора. Її застосування забезпечує роботу повного приводу, покращує прохідність машини та підвищує ефективність використання її тягових можливостей.
Карданна передача
Передає крутний момент між агрегатами трансмісії, осі яких можуть бути зміщені одна відносно одної або розташовані під кутом. Вона забезпечує надійну роботу трансмісії навіть за зміни взаємного положення її механізмів під час руху трактора.
Головна передача
Забезпечує зменшення частоти обертання та збільшення крутного моменту, а також передає його до наступних механізмів трансмісії. У більшості тракторів вона одночасно змінює напрямок передавання крутного моменту на 90°.
Диференціал
Розподіляє крутний момент між правим і лівим ведучими колесами та забезпечує їх обертання з різною частотою під час повороту трактора або руху по нерівній поверхні. Це покращує керованість, зменшує зношування шин і деталей трансмісії.
Механізм повороту
Механізм повороту забезпечує зміну напрямку руху гусеничного трактора шляхом зміни швидкості або тимчасового припинення обертання однієї з гусениць. Використовується лише в трансмісіях гусеничних тракторів.
Кінцеві передачі
Забезпечують остаточне збільшення крутного моменту перед його передаванням до ведучих коліс або ведучих зірочок. Їх використання покращує тягові характеристики трактора та підвищує довговічність трансмісії.
Цікаво знати
Трансмісія сучасного трактора — це складна система механізмів, від роботи якої залежать тягові можливості, економічність і прохідність машини.
Чому трактору потрібна велика кількість передач?
Під час оранки трактор рухається зі швидкістю лише 5–10 км/год, тоді як під час транспортування вантажів може розвивати швидкість понад 40 км/год. Велика кількість передач дає змогу вибрати оптимальне співвідношення між швидкістю руху та крутним моментом для кожного виду робіт.
Навіщо потрібен диференціал?
Під час повороту внутрішнє колесо проходить коротший шлях, ніж зовнішнє. Диференціал дозволяє колесам обертатися з різною частотою, завдяки чому трактор плавно входить у поворот без пробуксовування та надмірного зношування шин.
Чому не можна рушати на високій передачі?
Для початку руху трактору необхідний значний крутний момент. Високі передачі призначені переважно для руху з більшою швидкістю, тому рушання на них створює надмірне навантаження на двигун і трансмісію та може призвести до зупинки двигуна.
Висновок
Трансмісія є невід'ємною складовою частиною трактора. Вона передає крутний момент від двигуна до ведучих коліс, забезпечує зміну швидкості руху, збільшення крутного моменту, рух заднім ходом і привід окремих робочих механізмів.
Злагоджена робота всіх вузлів трансмісії забезпечує високу ефективність трактора під час виконання польових, транспортних та інших технологічних операцій. У наступних темах буде детально розглянуто будову, принцип дії та особливості роботи кожного механізму трансмісії.
Навчальні відео
Збирання трансмісії GIMA - Виробничий завод Massey Ferguson, Бове, Франція
У відео показано процес складання трансмісії на сучасному виробництві компанії GIMA (Франція), яка спеціалізується на виготовленні трансмісій для тракторів Massey Ferguson.
Технології трансмісій для тракторів від компанії ZF
Відео підготовлене компанією ZF Friedrichshafen AG — одним зі світових лідерів у розробці та виробництві тракторних трансмісій. У ньому коротко показано сучасні технології PowerShift, CVT та Electric CVT (eCVT).
Перевірте свої знання
Дайте відповіді на запитання та перевірте, наскільки добре ви засвоїли матеріал про призначення, будову та функції трансмісії трактора.
Реєстрація користувача
1. Яку основну функцію виконує трансмісія трактора?
2. Яка трансмісія забезпечує плавну зміну передавального числа без перемикання передач?
3. Який механізм трансмісії дозволяє ведучим колесам обертатися з різною частотою під час повороту трактора?
4. Яке призначення карданної передачі в трансмісії трактора?
5. Яка особливість відрізняє трансмісію PowerShift від трансмісії CVT?
6. Який механізм трансмісії застосовується переважно в повнопривідних тракторах для розподілу крутного моменту між ведучими мостами?
7. Яке призначення муфти зчеплення?
8. Яка особливість характерна для комбінованої трансмісії?
9. Для чого призначене проміжне з'єднання в трансмісії окремих тракторів?
10. Який вузол трансмісії остаточно збільшує крутний момент перед його передаванням до ведучих коліс або ведучих зірочок?
