Причіпні пристрої призначені для приєднання до трактора машин, знарядь і причепів.

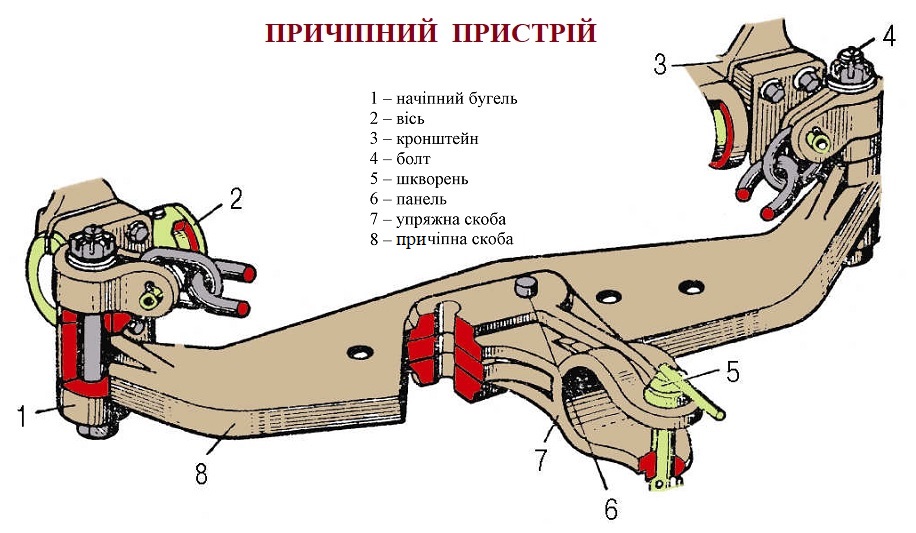

Причіпний пристрій трактора Т-150 складається з начіпної 8 і упряжної скоби 7, бугелів 1, шкворня 5 і з’єднувальних пальців 6. Бугелі прикріплені болтами до кронштейнів начіпного механізму. До начіпних бугелів кріпиться скоба з п’ятьма отворами, які дозволяють встановлювати упряжну скобу по осі трактора, а також зміщувати її ліворуч та праворуч відповідно на 80 і 160 мм. На заводі скобу встановлюють на висоті 369 мм від опорної поверхні трактора. Обертаючи скобу і причіпні бугелі, можна змінювати висоту точки причепа.
Деталі начіпного механізму та причіпна скоба трактора Т-150К (відео)
Для приєднання до трактора двовісних причепів на деяких тракторах застосовують буксирні пристрої.

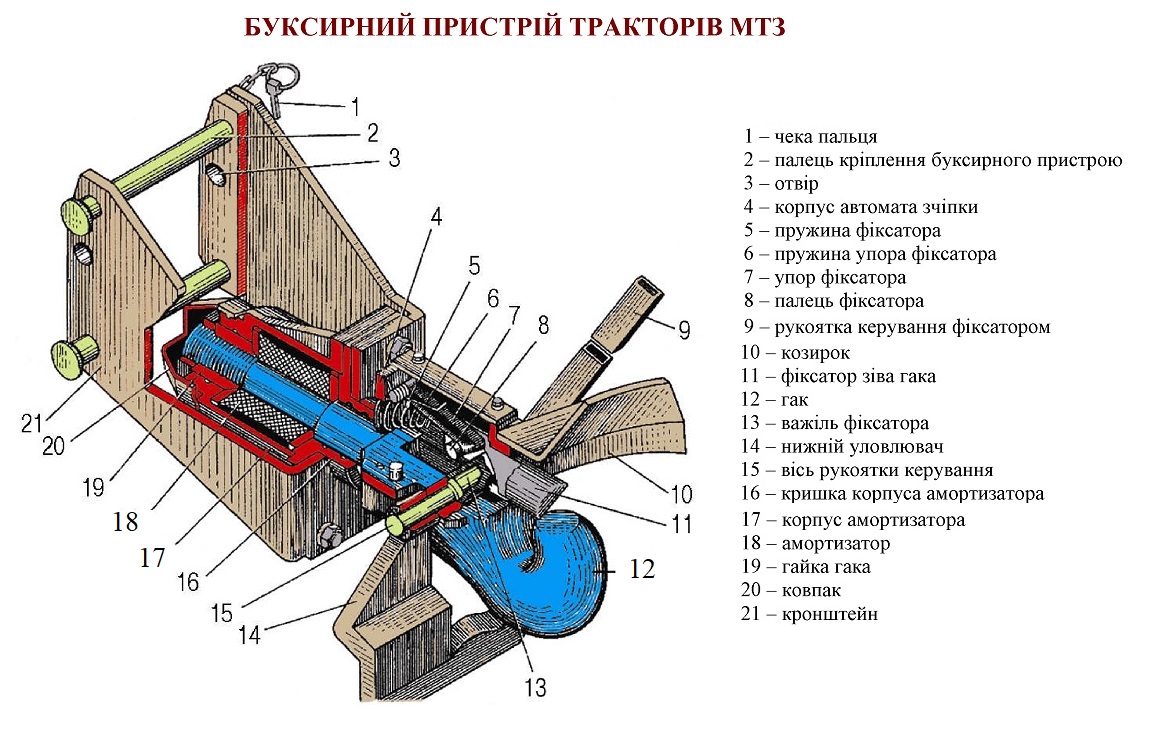

Буксирний пристрій тракторів МТЗ кріплять до кронштейна поворотного вала начіпного механізму за допомогою двох пальців 2. Він складається з тягового гака 12 з напрямним апаратом (нижній уловлювач 14 і козирок 10), фіксатора зіва гака 11, корпуса автомата зчіпки 4, в якому розташований упор фіксатора 7 з пружиною 6, пружина фіксатора 5, а також важіль фіксатора 13, який є на осі 15 рукоятки 9 керування фіксатором. Рукоятка обладнана зворотною пружиною. Верхня частина важеля фіксатора переміщується у вифрезерованій порожнині фіксатора 11. Для приєднання причепа до трактора рукояткою 9 фіксатор ставлять у положення відкритого зіва гака, а нижній уловлювач 14 — у горизонтальне положення. Уловлювач при русі трактора заднім ходом є напрямною для петлі дишла причепа. Петля натискує на виступаючий фіксатор 11, утоплює його всередину корпуса 4 і заходить у зін гака 12. Після зчіпки петлі дишла із зівом крюка фіксатор 11 під дією пружини рукоятки 9 повертається у початкове положення.
Для розчеплення трактора з причепом рукояткою 9 фіксатор переміщають вперед і знімають дишло причепа з гака.
Встановлення буксирного пристрою на трактор МТЗ (відео)
Для роботи з одновісними причепами, гноєрозкидачами та іншими машинами, які створюють не тільки поздовжнє і бокове навантаження, а й вертикальне, застосовують гідрофікований причіпний гак.

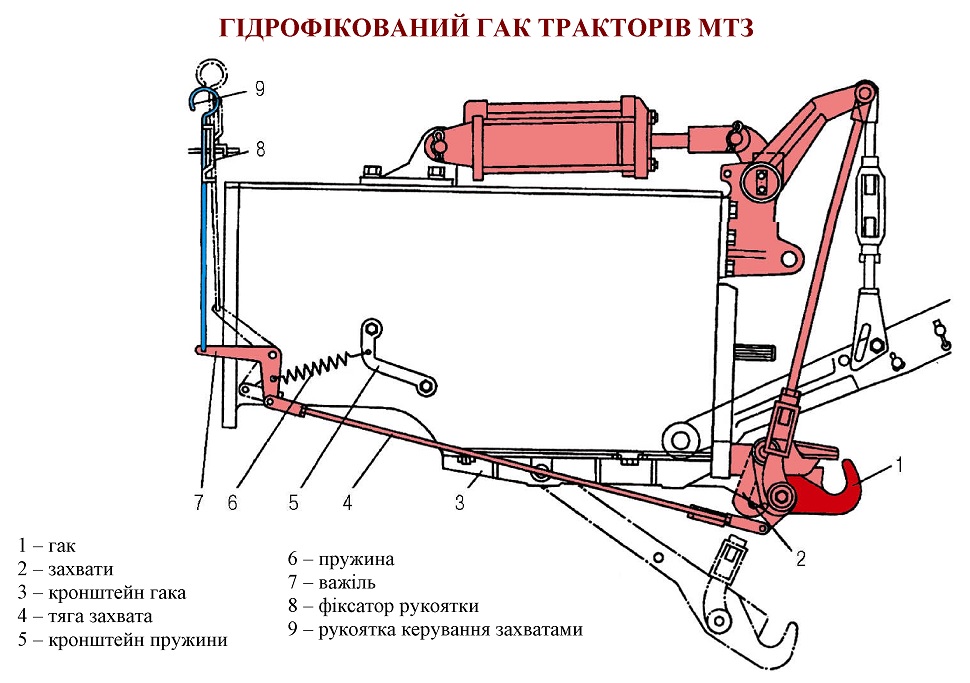

Порівняно з розглянутим буксирним пристроєм гак здатний витримувати значно більше вертикальне навантаження. Кронштейн 3 з гаком 1 кріпиться спеціальними болтами до днища заднього моста і кришки ВВП, а тягами з’єднується з пальцями зовнішніх важелів начіпного механізму. Керують (підняття, опускання) гідрогаком за допомогою основного циліндра начіпної системи. Рукоятка 9 відводить захвати гака при приєднанні (від’єднанні) напівпричепів. У робочому положенні гак опирається на захвати 2.
Гідрогак встановлений на трактор МТЗ (відео)
Гідрогак трактора Т-150К встановлюють у місцях кріплення нижніх тяг начіпного механізму (після їх зняття). Піднімають і опускають його рукояткою гідророзподільника як і задній начіпний механізм. Гідрофікований причіпний гак забезпечує швидке з’єднання і роз’єднання трактора і причепа з робочого місця водія, при цьому підвищується продуктивність трактора та значно полегшується робота тракториста.
Щоб полегшити приєднання й від’єднання начіпних і напівначіпних машин та знарядь до начіпного механізму трактора з місця водія застосовують автоматичні зчіпки.

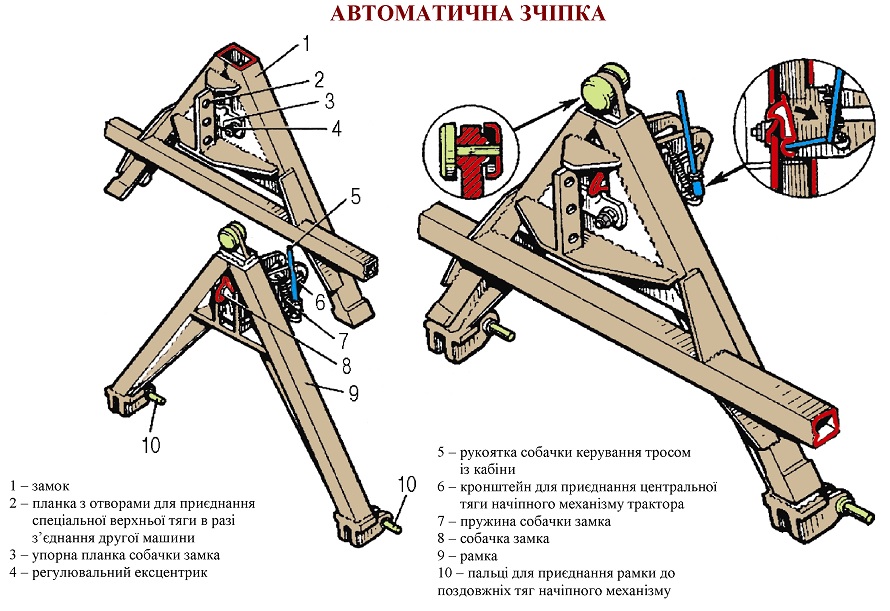

Автозчіпка — це рамка 9, яка складається з двох квадратних труб, зварених під кутом 65°. За допомогою пальців рамку приєднують до поздовжніх тяг начіпного механізму. У верхній частині розміщений кронштейн 6 з отвором для приєднання до центральної тяги.
Для начіплювання машини-знаряддя трактор з опущеною рамкою подається назад так, щоб вона увійшла у порожнину замка 1 пачіпної машини. Після цього переключенням розподільника на «Піднімання» машину начіплюють. Собачка 8 під дією пружини 7 заскакує у паз замка і фіксує з’єднання.
Для від’єднання трактора від машини тросом повертають рукоятку 5, виводять собачку 8 із зачеплення з упором 3 і, утримуючи її в такому положенні, опускають начіпний механізм за допомогою золотника розподільника «Плаваюче» до виходу рамки із замка, потім від'їжджають від машини-знаряддя.
Регулювальні ексцентрики 4 забезпечують щільність з’єднання собачки з упорною планкою 3.
Автозчіпка СА-1 призначена для універсально-просапних тракторів, а СА-2, уніфікована з нею для тракторів загального призначення.
З'єднання трактора з косаркою за допомогою автозчіпки (відео)
