Ведучі мости колісних тракторів

Задній иіст тракторів МТЗ -80/82

Механізми заднього моста тракторів МТЗ-80/82 - головна передача, диференціал, механізми блокування диференціалу та гальм, кінцеві передачі, півосі 9, кожухи гальм і рукави 8 півосей, розміщені в чавунному корпусі 21.

Задній міст МТЗ-80

Обертання від вторинного вала коробки передач (КП) передається через головну передачу, диференціал і кінцеві передачі до ведучих коліс.

Головна передача являє собою пару конічних шестерень із спіральними зубами, що збільшує поверхні зачеплення і забезпечує безшумність роботи. Ведуча шестерня 1 закріплена на шліцьовому кінці вторинного вала коробки передач. Ведена шестерня 5 прикріплена до корпуса диференціала 4.

Диференціал заднього моста тракторів МТЗ-80/82 складається з корпуса 4, хрестовини 20, сателітів і півосьових шестерень 19. Хрестовина закріплена між корпусом і кришкою. Отвори під цапфи хрестовини і болти, якими стягується корпус і кришка, виготовляють при одночасній обробці кришки і корпуса. Ці деталі маркують. Розкомплектовувати їх забороняється, а при складанні диференціала необхідно, щоб номери на з’єднуваних деталях співпадали.

На хрестовину 20 надіті чотири сателіти з опорними шайбами, які постійно зчеплюються з двома півосьовими шестернями, маточини яких вставлені в розточку корпуса 4 диференціала, а внутрішніми шліцами з'єднані з валами ведучих шестерень 6 кінцевих передач.

Диференціал обертається на двох конічних підшипниках, встановлених внутрішніми обоймами на корпус 4, а зовнішніми — в отвори стаканів 17.

Полегшуючи поворот трактора, диференціал може погіршувати його тягові якості. Для блокування диференціала на тракторі застосовують автоматично діючий механізм.

Автоматичне блокування диференціала (АБД) складається з виконавчого механізму, виготовленого у вигляді фрикційної муфти, встановленої на валу лівої ведучої шестерні кінцевої передачі, та механізму керування, до якого входить датчик з краном керування і редукційний клапан, розміщені в корпусі гідропідсилювача рульового керування. Гідросистема підсилювача зв’язана з муфтою блокування маслопроводами. Керують краном датчика з кабіни.

Ведучий і ведений диски муфти блокування з’єднані відповідно з шліцами зовнішнього кінця лівої ведучої шестерні 6 і пазами корпуса муфти блокування. З корпусом 10 муфти нерухомо з’єднаний блокуючий вал 14, який проходить через внутрішній отвір шестерні 6 і шліцьовим кінцем з’єднаний з хрестовиною диференціала. При подачі масла під тиском від гідропідсилювача рульового керування в порожнину між кришкою і діафрагмою 13, зусилля через натискний диск 15 передається на диски муфти. За рахунок сил тертя стиснуті диски з’єднують шестерню 6, зв’язану з нею шліцами півосьову шестерню диференціала, блокуючий вал 14 та хрестовину. В результаті диференціал блокується.

Важіль керування АБД в кабіні і кран датчика на корпусі гідропідсилювача мають три положення: АБД виключено, АБД включено і примусове блокування диференціала.

При виключенні АБД масло до діафрагми не надходить і диференціал розблокований. Друге положення забезпечує автоматичне включення і виключення блокування залежно від розташування передніх коліс: при повороті коліс на кут більше 13° від прямолінійного напряму АБД відключається, при меншому куті — включається.

АБД використовують при польових роботах, найефективніше—при роботі на схилах. При цьому АБД не лише зменшує буксування трактора, але й допомагає підтримувати прямолінійний рух.

На транспортних роботах АБД необхідно виключати для зменшення спрацювання шин, включають — при русі на слизьких дорогах зі швидкістю до 10 км/год, оскільки при більшій швидкості АБД може спричинити небезпечні заноси трактора.

Примусові блокування використовують лише для подолання тимчасових дорожніх перешкод.

МТЗ-80 - Збирання заднього моста трактора (відео)

Передній ведучий міст трактора МТЗ-82

Головна передача переднього моста трактора МТЗ-82 — це пара конічних шестерень із спіральними зубами. Ведуча шестерня розміщена на шліцьовому валу і складена в стакані на двох конічних роликових підшипниках. Стакан центрується в корпусі моста і кріпиться до його фланця болтами.

Ведена шестерня 12 закріплена на центруючому пояску і шліцах корпуса 1 диференціала переднього моста.

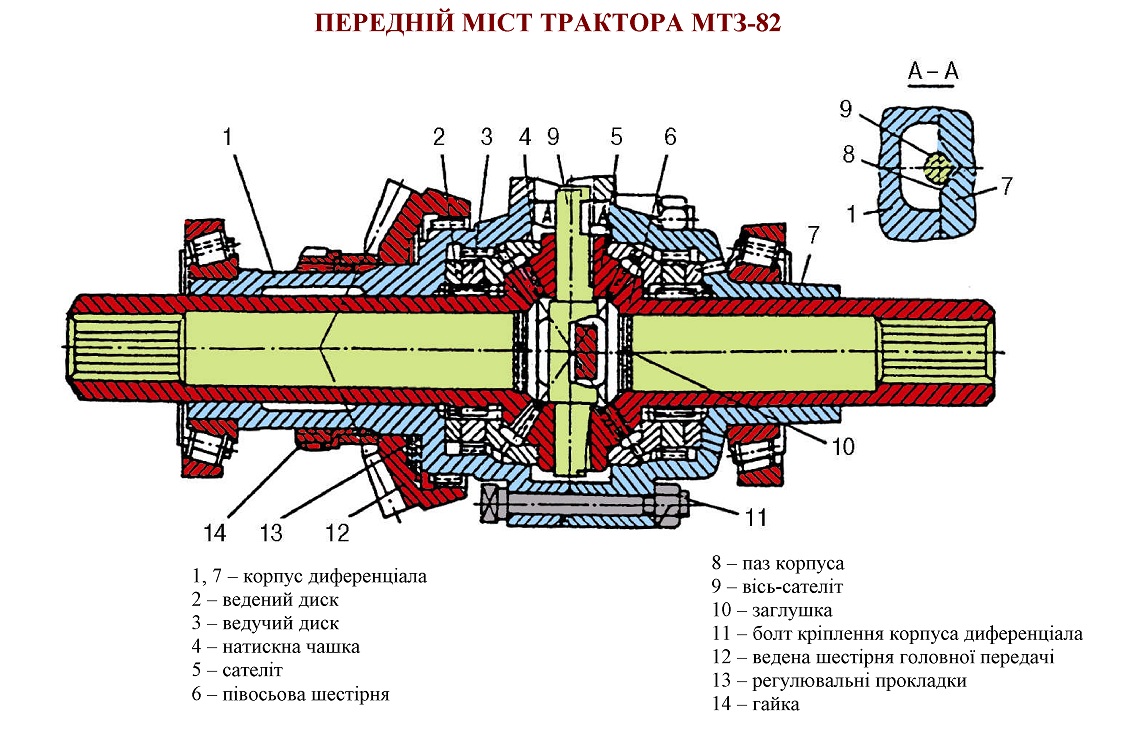

Передній ведучий міст трактора МТЗ-82

Диференціал конічний, самоблокувальний, підвищеного тертя має чотири сателіти. Складається з двох коробок 1 й 7, в яких розміщено дві півосьові шестерні 6, чотири сателіти 5 на двох плаваючих, тобто на закріплених між коробками, осях 9, дві натискні чашки 4 та ведучі 3 й ведені 2 диски.

Ведучі диски зовнішніми зубцями входять в зачеплення із зубцями коробок диференціала, а ведені та натискні чашки своїми внутрішніми зубцями посаджені на зубчасті вінці півосьових шестерень.

Сателіти встановлені на шипах, розміщених хрестоподібно, перебувають у постійному зачепленні з нівосьовими шестернями.

Диференціал блокується за рахунок сил тертя, що виникають між дисками, коли міст включений. Осі сателітів відстають від корпуса диференціала і, ковзаючи в гніздах-пазах 8, зміщуються в бік півосьових шестерень. Через сателіти та натискні чашки вони стикують ведучі та ведені диски, фрикційні муфти включаються і блокують (виключають) диференціал, не допускаючи роздільного буксування передніх коліс.

При відключенні мосту крутний момент до диференціала не передається, осі сателітів не зміщуються, диски не стискуються і диференціал не блокується.

МТЗ-82 - Розбирання переднього моста трактора (відео)

Ведучі мости колісних тракторів ХТЗ

Передній та задній ведучі мости трактора ХТЗ-17021 відрізняються тільки картерами: до переднього приварені накладки для кріплення ресор, до заднього — бугелі кріплення моста до рами.

Корпус головної передачі 9 являє собою порожнисту балку. В середній його частині розміщено вузол головної передачі й диференціала. Корпус 8 головної передачі зафіксований на картері штифтами і прикріплений до нього шпильками.

Ведучий міст трактора ХТЗ-17021

Головну передачу мостів трактора ХТЗ-17021 складають дві спіральні конічні шестерні. Ведуча шестерня 7 виготовлена разом з валом, що опирається па два підшипники, встановлені в стакані 6. На шліцьовий кінець вала ведучої шестерні надітий фланець 1, приєднаний до вилки карданного вала. Ведена шестерня 10 закріплена болтами на фланці корпуса 11 диференціала. Трактор типу Т-150 має дві незалежні головні передачі, уніфіковані між собою.

Редуктор моста Т-150К (відео)

Міст Т-150К. Голавна передача, диференціал, підшипники (відео)

У ведучі мости інтегральних орно-просапних тракторів ХТЗ-120, ХТЗ-121 встановлені диференціали з дисками тертя.

Диференціал трактора ХТЗ-121
