Начіпний механізм, причіпні пристрої

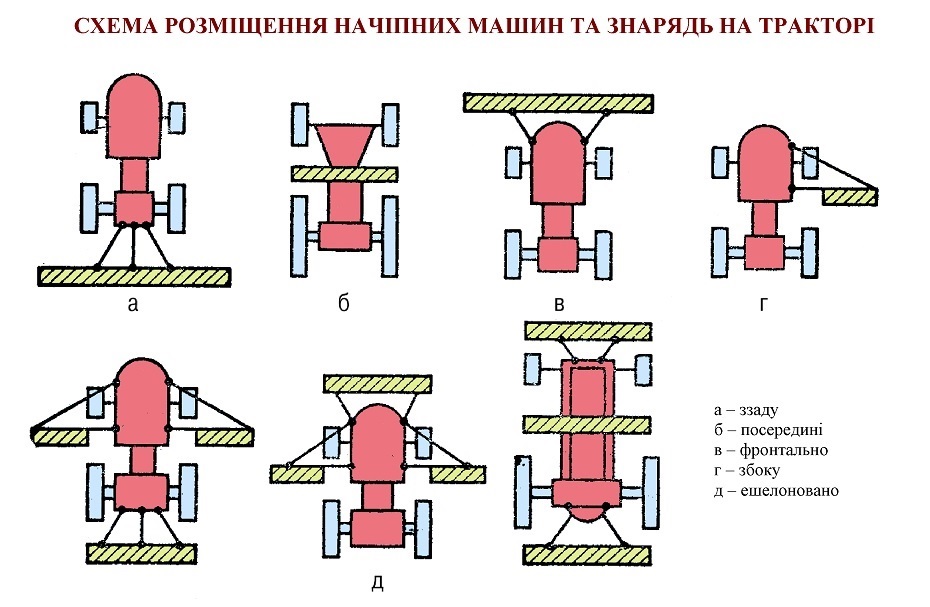

Розміщення начіпних механізмів

Залежно від призначення машини, особливостей її конструкції та умов роботи агрегату начіпні знаряддя можуть мати різні варіанти розміщення на тракторі:

• Заднє (а) — знаряддя розташоване позаду ведучої осі трактора.
• Міжосьове (б) — знаряддя розміщене між передньою та задньою осями трактора.
• Фронтальне (в) — знаряддя встановлене попереду трактора.
• Бокове (г) — знаряддя розташоване збоку трактора.
• Ешелоноване (д) — робочі секції знаряддя розміщені в різних місцях уздовж трактора.

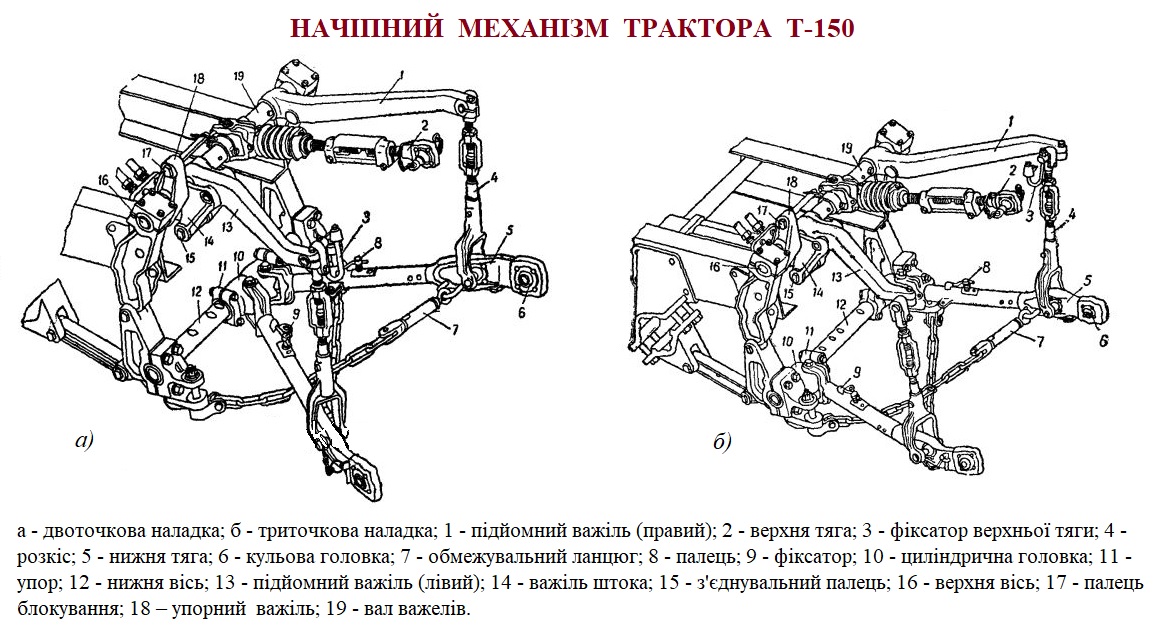

Начіпний механізм трактора Т-150К

1 - нижня вісь; 2 - поворотний важіль штока; 3 - верхня вісь; 4 - гідроциліндр; 5 - завзятий важіль; 6 - блокуючий палець; 7 - масляки; 8 - вал підйомних важелів; 9 - підйомний важіль; 10 - центральна тяга; 11 - розкіс; 12 - стопорний палець; 13 - нижня тяга; 14 - обмежувальна ланцюг; 15 - палець телескопічного з'єднання; 16 - центральна головка; 17 - отвір.

Начіпний механізм складається з нижньої осі 1 та верхньої осі 3, закріплених на рамі трактора, верхньої (центральної) тяги 10, піднімальних важелів 9 і з'єднаних із ними нижніх поздовжніх тяг 13.

На верхній осі вільно обертається порожнистий вал, усередині якого з обох боків запресовані чавунні втулки. На шліцьових кінцях вала встановлені піднімальні важелі. На лівому кінці вала вільно розміщений поворотний важіль 2, з'єднаний зі штоком гідроциліндра. Він має односторонній зв'язок із лівим піднімальним важелем.

Під час роботи трактора з начіпними знаряддями, які потребують примусового заглиблення в ґрунт, поворотний важіль штока з'єднують із лівим піднімальним важелем за допомогою пальця, який вставляють в отвір 17. Під час роботи з машинами та знаряддями, що не потребують примусового заглиблення, наприклад плугами, сівалками й культиваторами, встановлювати палець у цей отвір заборонено.

Начіпне знаряддя приєднують до кінців нижніх поздовжніх тяг і центральної тяги за допомогою сферичних шарнірів. Коли золотник розподільника встановлено в положення «Піднімання», олива під тиском діє на поршень гідроциліндра. Поршень переміщує шток, який через поворотний важіль повертає вал разом із піднімальними важелями. Зовнішні важелі через розкоси піднімають поздовжні тяги разом зі знаряддям у транспортне положення.

Для роботи з плугами застосовують двоточкову схему навішування. За такої схеми передні кінці нижніх поздовжніх тяг закріплюють разом на центральній головці 16: одну тягу з'єднують жорстко, а іншу — шарнірно. Центральну головку можна встановлювати на осі трактора або зміщувати вправо на певну відстань.

Начіпний механізм трактора МТЗ-80

а - будова; б - регульований розкіс; 1 - сферичний (кульовий) шарнір; 2 - вилка розкосу; 3 - лівий розкіс; 4 - передня частина поздовжньої тяги; 5 - підйомний важіль; 6 - шток циліндра; 7 - поворотний важіль; 8 - центральна тяга; 9 - редуктор правого розкосу; 10 - задня частина поздовжньої тяги; 11 - обмежувальний ланцюг; 12 - стяжка ланцюга; 13 - причіпний пристрій; 14 - масляка; 15 - рукоятка: 16 - шестерні; 17 - труба розкосу; А - проріз.

На відміну від розглянутого раніше начіпного механізму, поворотний важіль 7 розташований вище від вала піднімальних важелів. Тому гідроциліндр діє у протилежному напрямку: під час висування штока 6 начіпне знаряддя опускається.

Поздовжні тяги складаються з передньої та задньої частин 4 і 10, з'єднаних між собою телескопічно. Задня частина 10 може переміщуватися відносно передньої вздовж осі тяги на 80 мм. Така конструкція полегшує встановлення сферичних шарнірів 1 на осі підвісу знаряддя.

Для обмеження поперечного переміщення начіпного знаряддя використовують обмежувальні ланцюги 11. Під час агрегатування з широкозахватними машинами болт, яким розкіс з'єднаний із поздовжньою тягою, переставляють із круглого отвору в проріз А, виконаний у вилці розкосу 2.

Для правильного встановлення знаряддя регулюють довжину центральної тяги та правого розкосу. Центральну тягу налаштовують так, щоб за опущеного знаряддя передні й задні робочі органи, наприклад лемеші плуга, працювали на однаковій глибині. Якщо знаряддя нахилене вбік, його вирівнюють у горизонтальній площині зміною довжини правого розкосу. Під час роботи з начіпними машинами довжину лівого розкосу не змінюють — вона має залишатися постійною.

Для полегшення регулювання правий розкіс може бути обладнаний гвинтовим механізмом із шестеренним редуктором 9. До його складу входить пара циліндричних шестерень 16. Довжину розкосу змінюють обертанням рукоятки 15, шарнірно закріпленої на валу ведучої шестерні. Механізм змащують через прес-маслянку 14.

Для роботи з причіпними машинами на деяких тракторах до поздовжніх тяг приєднують причіпний пристрій 13. Використовувати центральну тягу начіпного механізму як причіпний пристрій заборонено, оскільки це може призвести до перекидання трактора.

Причіпний пристрій

а - розташування точки причепа по висоті; б - будова; 1 - бугель; 2 - причіпна скоба; 3 - упряжна скоба (серега); 4 - палець; 5 - шворень.

Причіпний пристрій установлюють за повністю піднятого начіпного механізму. Він складається з причіпної скоби 2, упряжної скоби (серги) 3 та причіпного пальця (шворня) 5. Причіпну скобу болтами закріплюють у бугелях 1, які встановлені на з'єднувальних кронштейнах рами трактора.

У причіпній скобі передбачені отвори для встановлення з'єднувальних пальців упряжної скоби. Під час агрегатування із симетричними причіпними машинами пальці встановлюють у середні отвори. Якщо під час роботи агрегат самовільно відхиляється праворуч від робочої борозни, пальці разом з упряжною скобою зміщують ліворуч. Якщо трактор відхиляється ліворуч, упряжну скобу переміщують праворуч.

Упряжну скобу зазвичай з'єднують із причіпною одним пальцем. Таке з'єднання зменшує втрати потужності трактора під час поворотів.

Автозчіпка

а - будова; б - дія; 1 - рамка; 2 - планки; 3 - пружина; 4 - трос; 5 ~ важіль; 6 - замок; 7 - рама зброї (машини); 8 - палець.

Автоматична зчіпка призначена для швидкого приєднання сільськогосподарських машин і знарядь до трактора. Вона складається з рамки 1 та замка 6, привареного до рами сільськогосподарської машини. Рамку встановлюють на задній начіпний механізм трактора.

Для з'єднання агрегату трактор заднім ходом під'їжджає до машини. Потім начіпний механізм піднімають, доки рамка повністю не ввійде в замок. Після цього закривають засувку, яка фіксує з'єднання.

Гідрофікований гак

1 - головний підвідний канал; 2 - перепускний клапан; 3 - запобіжний клапан; 4 - зливна порожнина.

Гідрофікований причіпний гак установлюють на багатьох колісних тракторах. Його використовують для роботи з одноосьовими причепами.

Гак 8 підвішений до зовнішніх (піднімальних) важелів 5 за допомогою двох розкосів 6. У передній частині він шарнірно з'єднаний із рамою трактора. Підіймання та опускання гака здійснюється гідравлічною системою трактора за допомогою рукоятки керування розподільником, яка забезпечує подачу оливи до гідроциліндра. Зів гака у закритому положенні фіксується засувкою 7.

Під час транспортних робіт навантажений причіп через гак створює додаткове навантаження на задні колеса трактора. Унаслідок цього збільшується зчіпна вага трактора та його тягове зусилля.
