Для забезпечення рівномірної подачі палива з бака до паливного насоса високого тиску (ПНВТ) і подолання гідравлічного опору фільтрів і паливопроводів застосовують підкачувальний насос (помпу). Для видалення повітря із системи живлення перед пуском і для заповнення системи паливом після складання помпа обладнана ручним підкачувальним насосом. На тракторних дизелях застосовують поршневі насоси, привод яких здійснюється від ексцентрика кулачкового вала ПНВТ.

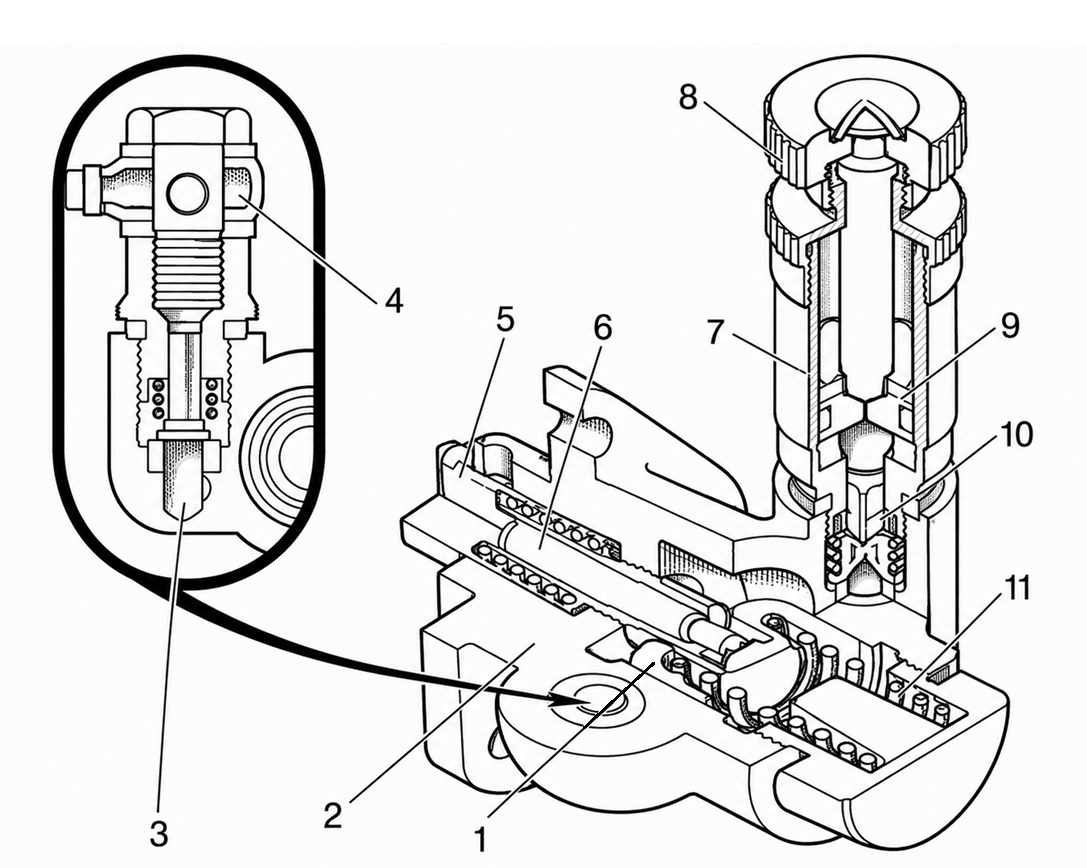

Підкачувальний насос 21.1106010-02 кріпиться до бокової розточки корпуса насоса високого тиску двома шпильками і складається з чавунного корпуса 3, у горизонтальній розточці якого розміщений поршень 21. Поршень притискується до штока 20 пружиною 22, яка другим кінцем впирається у пробку 6. У розточці з боку фланця по одній осі з поршнем установлено роликовий штовхач. Ролик 17 штовхача притискується до ексцентрика вала регулятора штоком 20. У нижній частині корпуса у спеціальних розточках розміщені клапани — впускний 8 і випускний 4, притиснуті до сідел пружинами 7 і пробками 5 і 9.

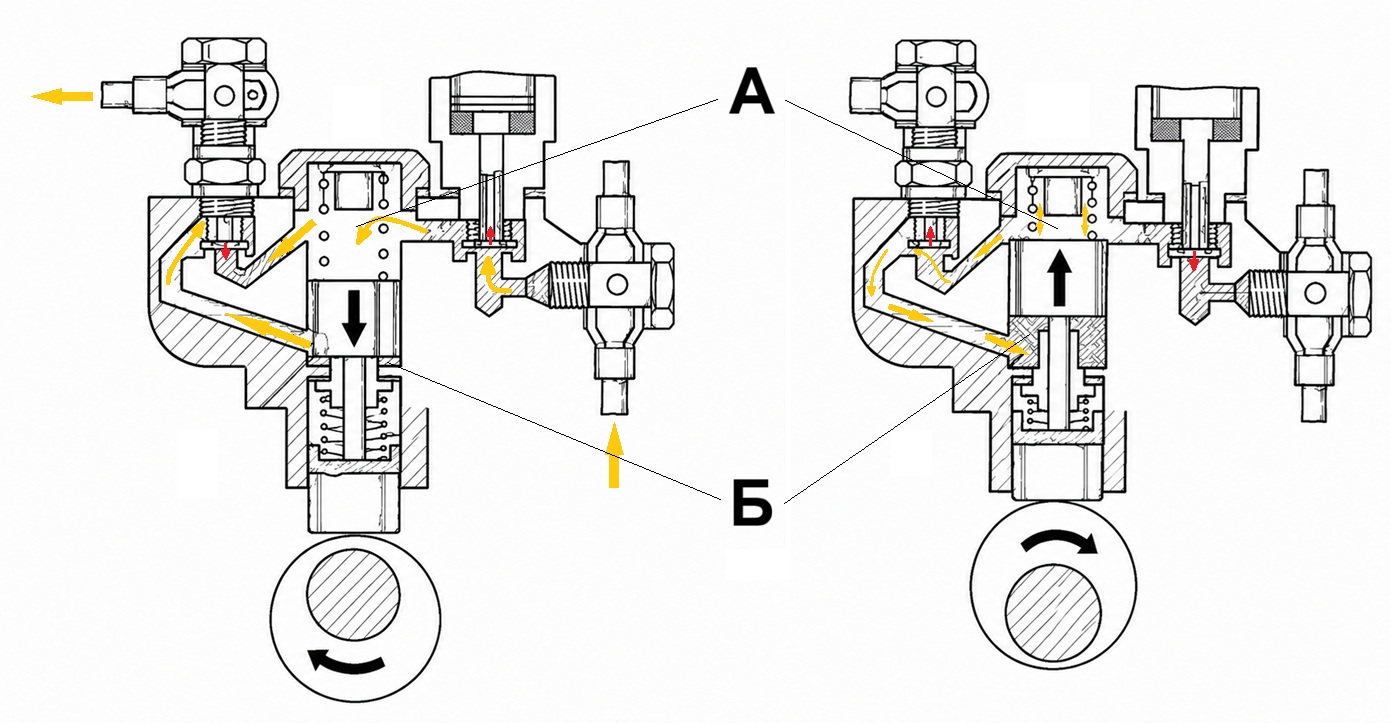

Позиція а. При повороті ексцентрика кулачкового вала 1 ролик 2 штовхача переміщується вниз. Поршень 5 під дією пружини 3 також переміщується, вниз, в порожнині Б створюється розрідження. Клапан 7 закривається, клапан 8 відкривається, і паливо з випускного клапана потрапляє в камеру Б, заповнюючи об’єм, який звільняє поршень, рухаючись вниз. При цьому поршень витискує паливо з камери А, яке через канал 6 потрапляє у нагнітальний канал і далі до фільтра.
Позиція б. Ексцентрик кулачкового вала 1 піднімається, через ролик і шток стискує пружину 3 і переміщує поршень 5 уверх. Об’єм камери Б при цьому зменшується. При підвищенні тиску клапан 8 закривається і паливо потрапляє до каналу 6. У цей час паливом заповнюється камера А. При наступному опусканні поршня паливо з камери А через канал 6 переходить до фільтра тонкої очистки, і процес повторюється.
Позиція в. При підвищеному тиску в нагнітальному каналі 6 і в камері А пружина 3, переміщуючи поршень 5, зустрічає великий тиск з боку палива в камері А. Пружина не може подолати опір палива, і поршень відходить від штока 4. Розміщення поршня в цьому випадку залежить від витрати палива. Чим менше його витрата, тим вищий тиск у камері А, тим скоріше зупиниться поршень і зменшиться його робочий хід. Таким чином, обмежується максимальний тиск палива у нагнітальному каналі підкачувального насоса при різних частотах обертання кулачкового вала і різних витратах палива. При зниженні тиску палива у нагнітальній порожнині повний хід поршня знову відновлюється.
Тиск, створений підкачувальним насосом для дизелів типу СМД-60, становить 0,22...0,30 МПа при частоті обертання кулачкового вала насоса 1000... 1050 об/хв.
Система живлення КамАЗ. Паливопідкачувальний насос (відео з 4 хв. 10 сек.)

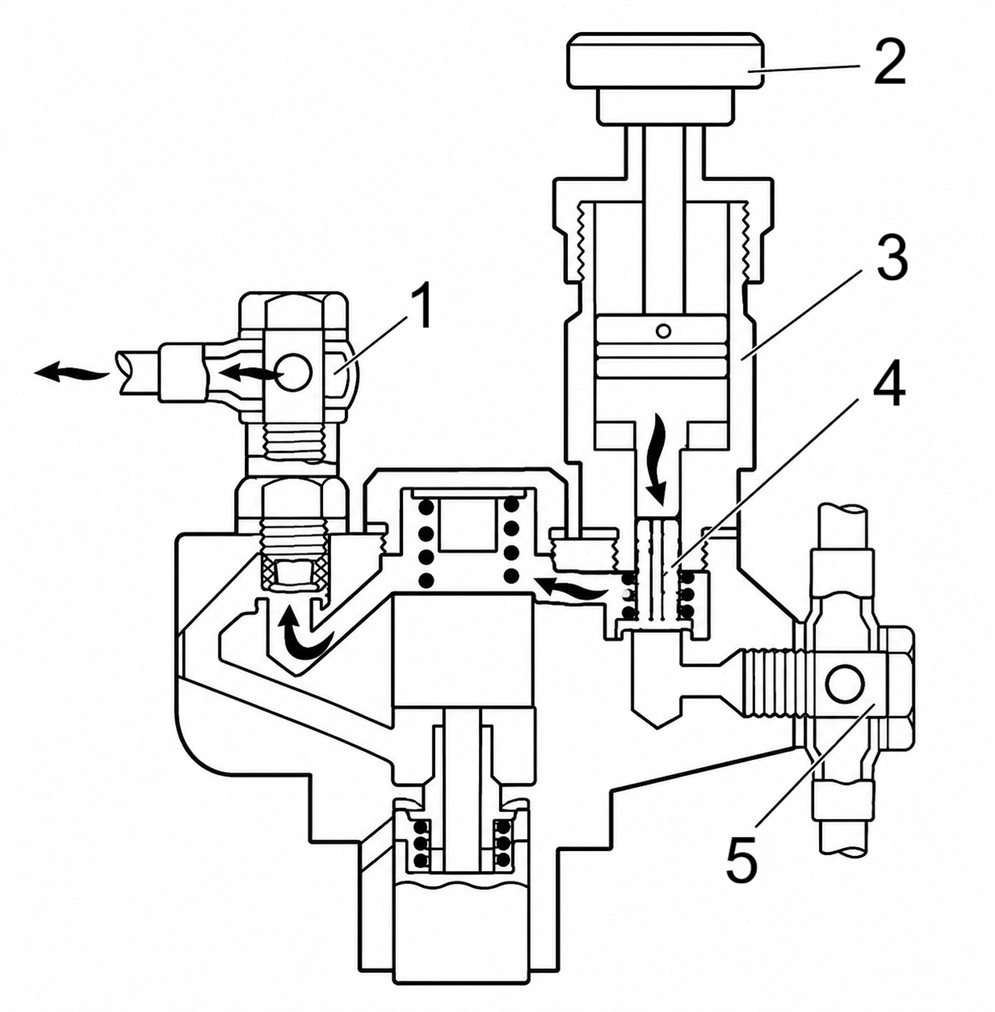

Для заповнення системи живлення дизеля паливом і видалення з неї повітря на корпусі підкачувального насоса змонтований ручний насос, внутрішніми каналами сполучений з нідклапанною порожниною впускного клапана.
Паливо прокачують зворотно-поступальним рухом поршня ручного насоса. При русі поршня вверх у підклапанній порожнині впускного клапана створюється розрідження, клапан відкривається і паливо надходить у циліндр ручного насоса, нагнітальний клапан, у цей час закритий. При русі поршня вниз під тиском палива впускний канал закривається, а випускний — відкривається, і паливо через підпоршневу порожнину підкачувального насоса надходить у нагнітальну порожнину і далі — до фільтрів тонкої очистки. При цьому разом з паливом прокачується і повітря, яке потрапило у систему при заповненні її свіжим паливом.
Якщо повітря у системі живлення немає, паливо витікає із заливної трубки фільтра при відкритому продувному вентилі без бульбашок. Після повного видалення повітря і заповнення системи живлення паливом ручний насос відключається від неї. Рукоятку 14 переміщують униз і щільно нагвинчують на кришку циліндра 11, поршень 10 опускається на гумову прокладку і перешкоджає надходженню палива у ручний насос.
Система живлення КамАЗ. Ручний паливопрокачувальний насос (відео з 5 хв. 56 сек.)
Робота паливопідкачувального насоса (відео)
