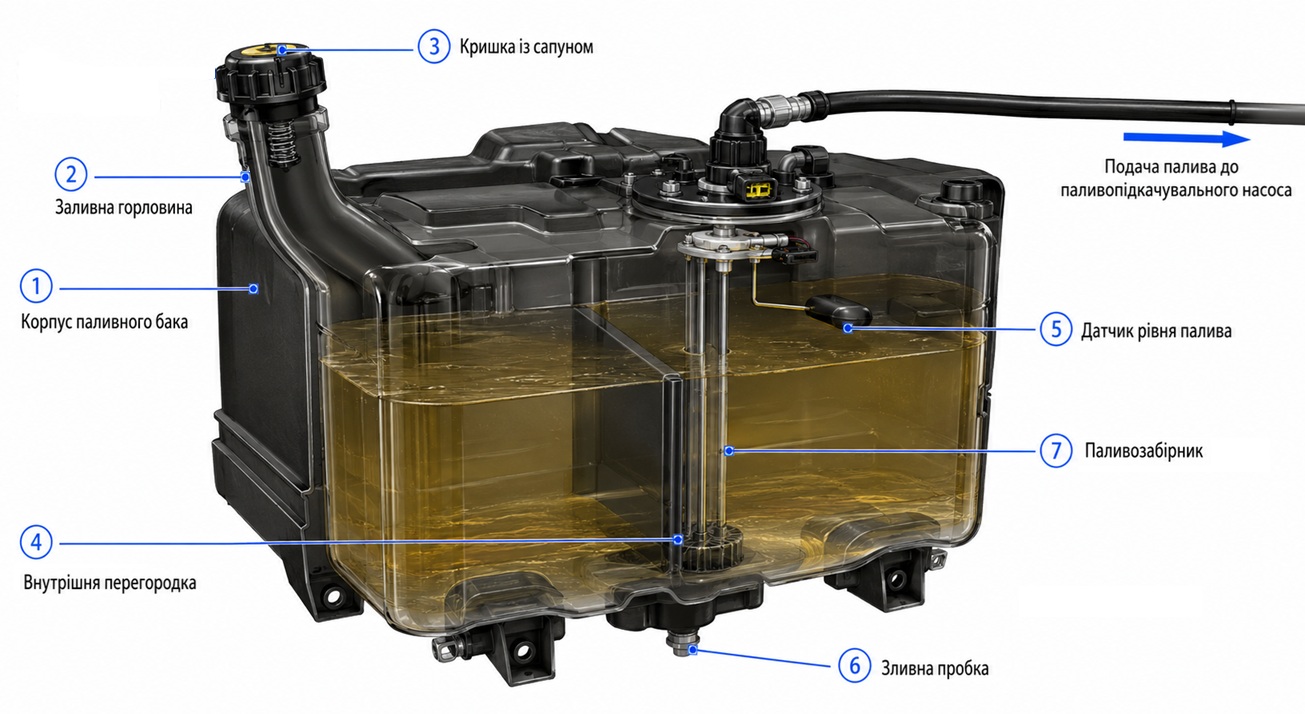

Паливо для живлення двигуна трактора заливають у паливний бак, місткість якого розрахована на роботу трактора без дозаправки не менше 10 годин. Паливні баки виготовляють з листової сталі, форма їх залежить від місця встановлення і має відповідати сучасним вимогам компонування механізмів і вузлів трактора.
Кількість палива в баці перевіряють за допомогою пластмасової прозорої трубки, мірної лінійки (її встановлюють у заливну горловину) або електричного покажчика рівня палива. Щоб запобігти коливанням тиску в паливному баці, його внутрішня порожнина сполучається із зовнішнім повітрям.
Паливний бак тракторів типу Т-150 і ХТЗ-170, зварений з двох стальних штампованих половин. Бак розташований, у прорізі задньої частини кабіни і закріплюється двома металевими стрічками. У паливному баці встановлено вертикальні перетинки, які підвищують жорсткість конструкції і зменшують збовтування палива під час роботи трактора. У верхній частині бака є горловина з кришкою і сітчастим фільтром. В кришці є отвір для надходження повітря в бак, від пилу вона захищена дротяною плутанкою.
Поруч із заливною горловиною знаходиться отвір для пластмасової прозорої трубки.
Відбір палива відбувається через витратний кран і забірну трубку, яка виступає над днищем. Таке розташування забірної трубки запобігає всмоктуванню домішок палива, що осідають на дні. Щоб закрити кран, рукоятку крутять за стрілкою годинника до упору кульки в гніздо. Для періодичного видалення відстою призначений зливний кран, змонтований в нижній частині бака.
Система живлення. Бак МТЗ (відео)
Система живлення КамАЗ. Паливний бак (відео з 2 хв. 47 сек.)
Робота паливної апаратури значною мірою залежить від якості фільтрації палива. Його необхідно старанно очищати від води і механічних домішок, які погіршують роботу прецизійних пар, знижують їх щільність, порушують подачу палива і чіткість відсічки форсунки, ускладнюють розпилення палива. Наявність води у паливі спричинює корозію деталей, зависання голок розпилювачів форсунок, плунжерів у гільзах і поломку пружин.
Для захисту від механічних домішок і води на тракторних і комбайнових дизелях застосовують фільтри грубої і тонкої очистки.

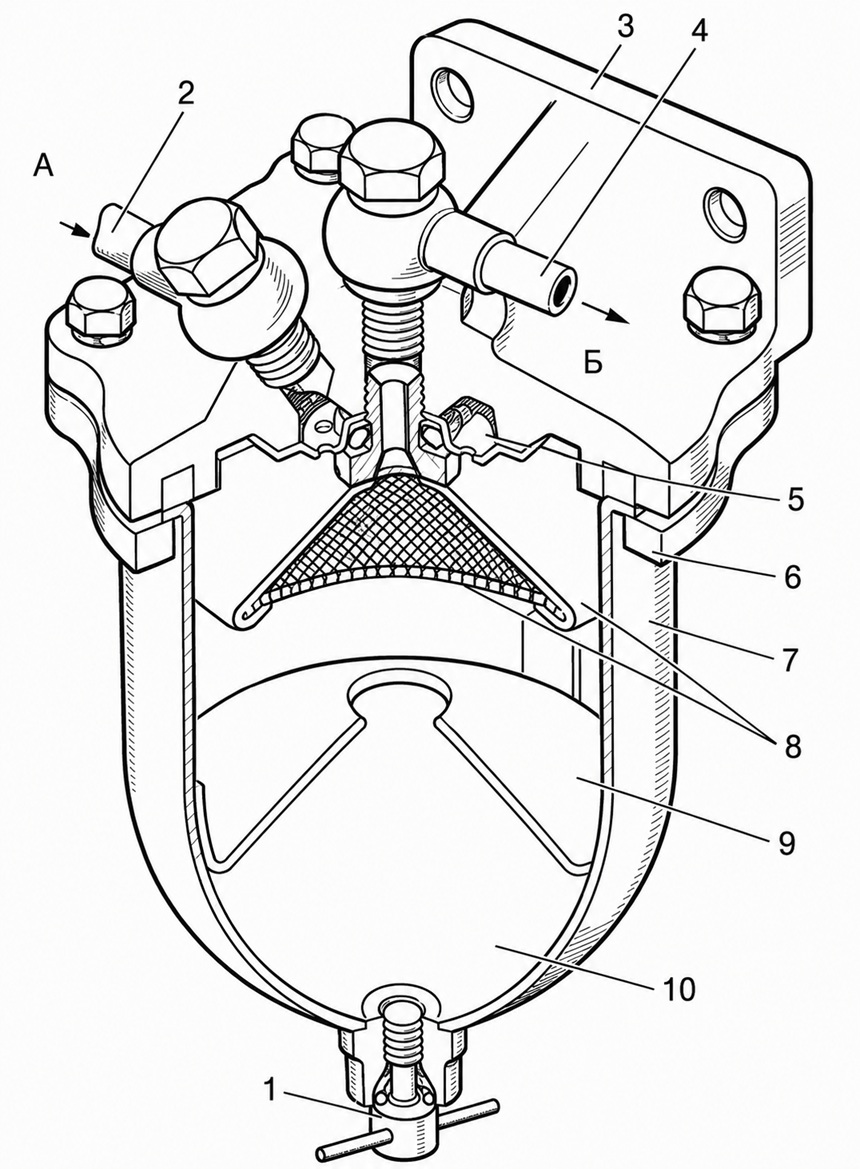

Фільтри грубої очистки призначені для видалення з палива домішок розміром понад 0,05...0,07 мм і води. Це забезпечує тривалу і безперебійну роботу паливного насоса і форсунок. На сучасних тракторних дизелях установлюють фільтри типу ФГ, які відрізняються лише розмірами і пропускною здатністю. За конструкцією усі фільтри ФГ однакові.
Паливо, яде засмоктується з бака трактора насосом через паливопровід 4 і порожнистий болт, заповнює кільцеву порожнину у корпусі 6 (порожнина розташована під розподільником 7) і через вісім отворів діаметром 2 мм у розподільнику надходить у стакан 1. Паливо проходить через кільцевий зазор між фільтруючим елементом 2 і стінкою стакана. Невелика його частина, різко змінюючи напрям, проходить через сітку фільтруючого елемента з отворами до 0,25 мм і центральний отвір й через трубопровід 5 спрямовується у підкачувальний насос. Основна частина палива, механічні домішки, краплі води за інерцією рухаються вниз, уздовж стінок стакана 1, у зону відстою по кільцевому зазору між стаканом і заспокоювачем 8.
Заспокоювач відділяє порожнину з циркулюючим паливом від зони відстою і забезпечує ефективну роботу фільтра при коливаннях і вібрації. У зоні відстою (при повороті пального на 180°) частинки механічних домішок і води осідають на дно стакана 1. Очищене паливо через центральний отвір заспокоювача надходить до сітки фільтруючого елемента. Відстій на дні стакана періодично зливається через отвір, закритий пробкою 9 у нижній частині фільтра.
Система живлення КамАЗ. Фільтр грубої очистки палива (відео з 3 хв. 34 сек.)
Фільтр грубої очистки палива прозорий (відео)

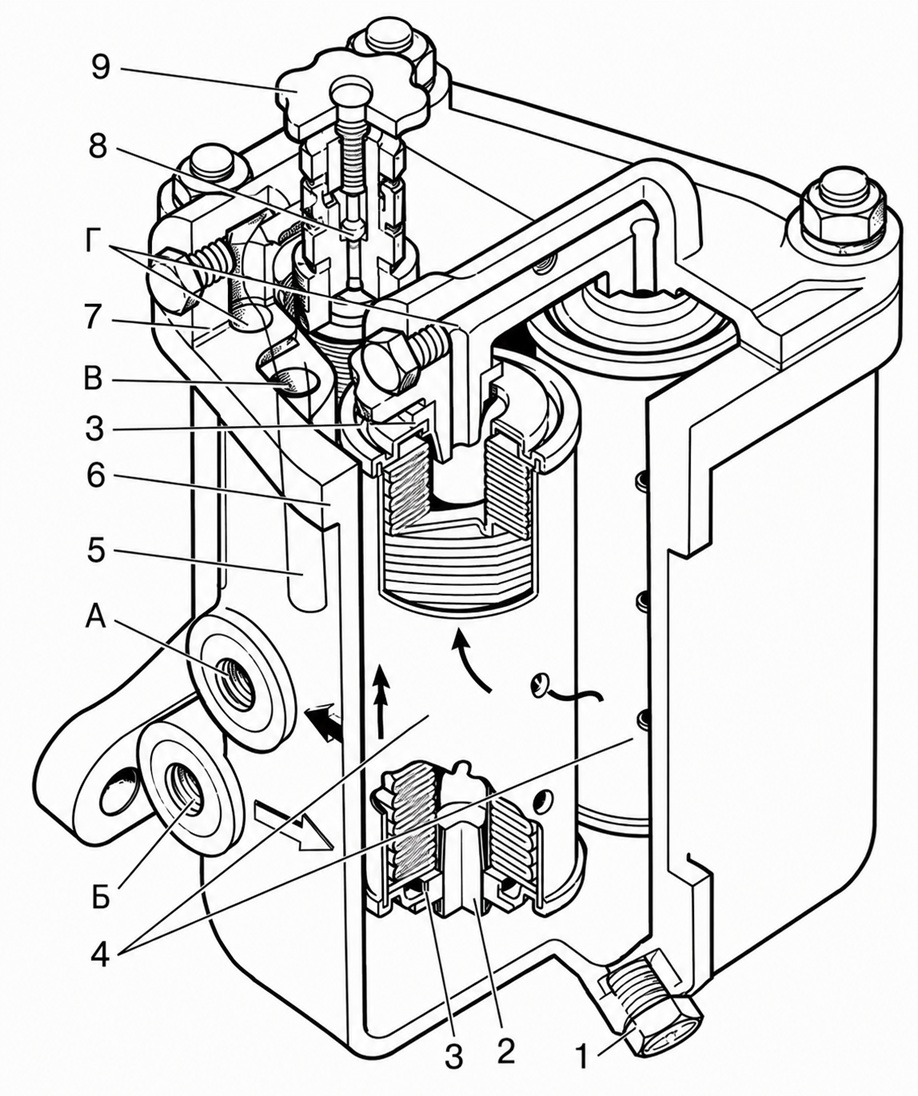

Фільтри тонкої очистки призначені для очищення палива від дрібних механічних частинок. Найпоширеніші фільтри з паперовими фільтруючими елементами, які забезпечують високий ступінь очистки. Конструкцію фільтра тонкої очистки палива двигунів Д-240, Д-245 тракторів МТЗ-80, МТЗ-82, МТЗ-100 наведено на малюнку. У корпусі 3 встановлено три паперових фільтруючих елементи 1, які зверху і знизу ущільнені гумовими кільцями 4, а на корпусі фільтра — кришку 5 з продувним вентилем. Відстій з фільтра зливається через отвір у корпусі 3, закритий пробкою 12.
Від підкачувального насоса паливо трубкою низького тиску через отвір Б подається в корпус 3 фільтра тонкої очистки. По каналу фільтра неочищене паливо надходить у верхню частину фільтра. Під тиском, створюваним підкачувальною помпою, паливо проходить через фільтруючі елементи 1. Очищене від дрібних механічних домішок і води, воно по каналах Г потрапляє до отвору А і далі — до головки паливного насоса. Продувний вентиль складається з деталей 6, 7, 8 і 9 і призначений для випуску повітря з паливної системи двигуна. При відкручуванні вентиля 9 голка звільняє кульку 7, що відходить від свого гнізда, і через відкритий отвір порожнина корпуса фільтра сполучається із зовнішнім повітрям. Змішане з повітрям паливо зливається назовні через повітропровідну трубку 2.
На тракторних двигунах встановлюють фільтр тонкої очистки палива ФТ-150А, який складається з чавунного корпуса 7, до якого стяжними болтами 21 кріпляться дві однакові фільтруючі секції, що працюють паралельно. Кожна секція складається з паперового фільтруючого елемента ЭФТ-75, розташованою на штуцері б в стакані 4. Для ущільнення між корпусом і стаканом є кільце 20.
Внизу встановлюють запірний болт 3 з гайкою 2 і зливною трубкою 1. Такий пристрій дає змогу при технічному обслуговуванні відводити паливо, яке зливається з фільтрів.
Фільтруючі елементи ЭТФ-3 і ЭФТ-75. Фільтруючий елемент ЭФТ-3 — це паперова штора площею до 0,5 м2, складена у циліндр гармошкою. Фільтрувальний папір штори з пористою структурою для проходження палива утримує на поверхні механічні домішки розміром більше 0,002 мм. Штору приклеєно до картонної обичайки і разом з нею завальцьовано зверху і знизу жерстяними кришками. Обичайка запобігає пошкодженню штори. Для проходження палива на всій поверхні обичайки зроблено круглі отвори.
Конструкція фільтруючого елемента ЭФТ-75 аналогічна попередній, проте у ній застосовані дві паперові штори, розташовані одна в одній. Площа поверхні зовнішньої штори (основної) майже 0,5 м2, а другої (контрольної) становить 30% від першої. Наявність двох штор забезпечує надійнішу очистку палива від води і механічних домішок.
Система живлення КамАЗ. Фільтр тонкої очистки палива (відео з 6 хв. 21 сек.)
Будова і робота паливних фільтрів (відео)
