Тема. Основні поняття та визначення
У цій темі розглянуто базові визначення, геометричні параметри двигуна та поняття, що використовуються під час вивчення будови й принципу роботи тракторних дизелів.
1. Основні скорочення, що використовуються під час вивчення будови двигунів
У технічній літературі, документації та навчальних матеріалах широко застосовуються скорочення назв механізмів, систем і термінів двигуна внутрішнього згоряння.
| Скорочення | Розшифрування |
|---|---|
| ДВЗ | Двигун внутрішнього згоряння |
| КШМ | Кривошипно-шатунний механізм |
| ГРМ | Газорозподільний механізм |
| ВМТ | Верхня мертва точка |
| НМТ | Нижня мертва точка |
2. Основні поняття про двигун
Двигуни є основним джерелом механічної енергії сучасних тракторів. Вони забезпечують рух машини, привід робочих органів та допоміжних систем. Для правильного розуміння будови і принципу роботи двигунів необхідно засвоїти основні терміни та визначення, що використовуються в двигунобудуванні.

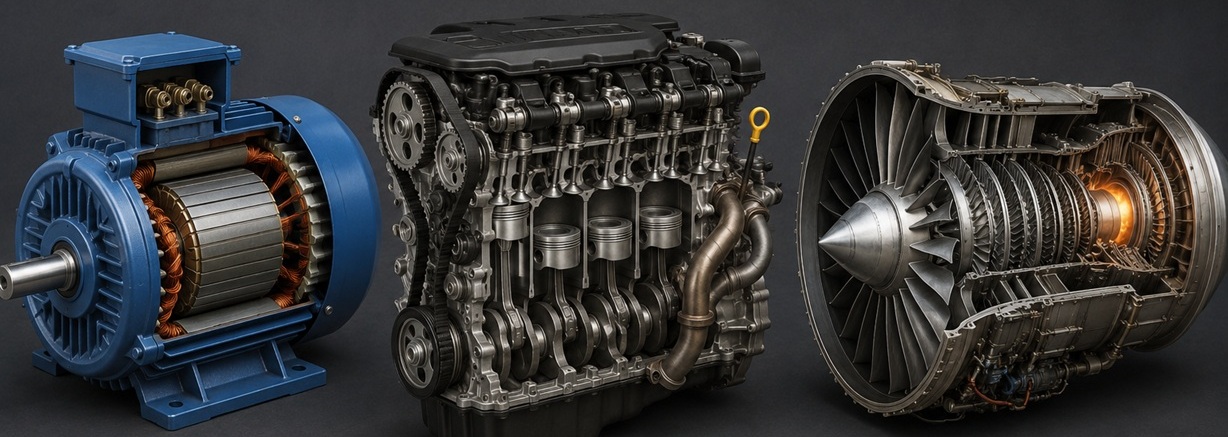

Двигун
Пристрій, призначена для перетворення різних видів енергії на механічну роботу.
Двигун внутрішнього згоряння (ДВЗ)
Тепловий двигун, у якому паливо згорає безпосередньо всередині робочих циліндрів, а теплова енергія продуктів згоряння перетворюється на механічну роботу.
Дизельний двигун
Різновид двигуна внутрішнього згоряння, у якому займання палива відбувається внаслідок високої температури повітря, нагрітого під час стискання повітря. Застосовується на більшості тракторів.
3. Основні геометричні параметри ДВЗ
Конструкція будь-якого поршневого двигуна характеризується рядом геометричних параметрів, від яких залежать його потужність, економічність та експлуатаційні характеристики.
Верхня мертва точка (ВМТ)
Найвище положення поршня в циліндрі, за якого він максимально наближений до головки блока циліндрів.
Нижня мертва точка (НМТ)
Найнижче положення поршня в циліндрі, за якого він максимально віддалений від головки блока.
Діаметр циліндра
Внутрішній діаметр робочої поверхні циліндра, в якому переміщується поршень.
Хід поршня
Відстань, яку проходить поршень між верхньою та нижньою мертвими точками.
Робочий об'єм циліндра
Об'єм, який звільняється поршнем під час його переміщення від верхньої мертвої точки до нижньої.
Камера згоряння
Об’єм над поршнем у верхній мертвій точці, де відбувається згоряння палива.
4. Основні визначення двигуна внутрішнього згоряння
| Поняття | Визначення |
|---|---|
| Літраж двигуна | Сума робочих об'ємів усіх циліндрів двигуна. |
| Ступінь стискання | Відношення повного об'єму циліндра до об'єму камери згоряння. |
| Робочий цикл | Сукупність процесів, які періодично повторюються в циліндрі двигуна. |
| Такт | Частина робочого циклу, що відбувається за один хід поршня між ВМТ і НМТ або навпаки. |
Інтерактивний тест для самоперевірки
Дайте відповіді на запитання, щоб закріпити вивчений матеріал з теми «Основні поняття та визначення».
Реєстрація користувача
1. Що називають двигуном?
2. Що означає скорочення ДВЗ?
3. Що таке хід поршня?
4. Що таке ВМТ?
5. Що таке НМТ?
6. Що таке робочий об'єм циліндра?
7. Що таке ступінь стискання?
8. Що називають тактом двигуна?
9. Що таке робочий цикл двигуна?
10. Що означає скорочення КШМ?
