Робота багатоциліндрового двигуна
Ознайомтеся з принципом роботи багатоциліндрових двигунів, порядком роботи циліндрів та особливостями їх конструкції, що забезпечують рівномірну роботу й високу потужність сучасних тракторних двигунів.
Що таке багатоциліндровий двигун?
Багатоциліндровий двигун — це двигун внутрішнього згоряння, який має два або більше циліндрів, об'єднаних спільним колінчастим валом. У сучасних тракторах найчастіше використовують чотири- та шестициліндрові дизельні двигуни.
Кожен циліндр працює за однаковим робочим циклом, але починає його у різний момент часу. Завдяки цьому робочі ходи відбуваються послідовно, забезпечуючи безперервніше обертання колінчастого вала, зменшення вібрацій та більш рівномірний розвиток крутного моменту.
- Кількість циліндрів: від 2 до 16 і більше.
- Найпоширеніші тракторні двигуни: 4- та 6-циліндрові.
- Особливість: робочі ходи виконуються почергово.
- Результат: плавна робота двигуна.
Розташування циліндрів

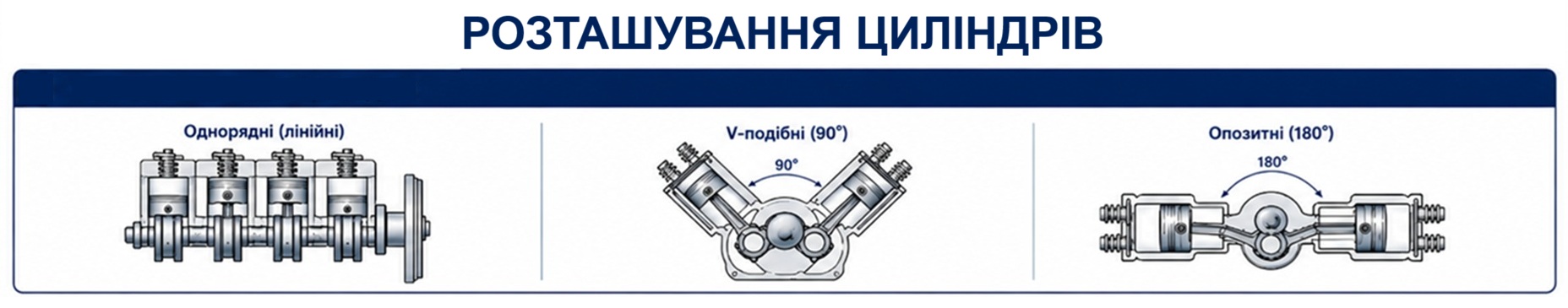

Двигуни сільськогосподарських тракторів за конструкцією розміщення циліндрів поділяються на три основні типи: однорядні вертикальні, дворядні V-подібні та опозитні.
Опозитна конфігурація передбачає кут 180° між рядами циліндрів, тоді як у V-подібних двигунах цей кут становить 90°.
При однорядному розташуванні відлік циліндрів ведеться від радіатора. У V-подібних двигунах нумерація також починається від радіатора, спочатку охоплюючи лівий ряд циліндрів, а потім — правий.
Послідовність роботи циліндрів
Під час роботи багатоциліндрового двигуна робочі ходи в окремих циліндрах відбуваються не одночасно, а в певній послідовності, яку називають порядком роботи циліндрів.
Така послідовність забезпечує рівномірне передавання крутного моменту на колінчастий вал, зменшує вібрації та сприяє плавній роботі двигуна.
- Кожний циліндр працює за повним чотиритактним циклом.
- Робочі ходи зміщені один відносно одного.
- Послідовність визначається конструкцією колінчастого вала.
- Порядок роботи є сталою характеристикою конкретного двигуна.
Типовий порядок роботи циліндрів
| Кількість циліндрів | Найпоширеніший порядок роботи | Застосування |
|---|---|---|
| 2 | 1–2 | Малогабаритна техніка |
| 3 | 1–2–3 | Компактні трактори |
| 4 | 1–3–4–2 | Більшість тракторів середнього класу |
| 6 | 1–5–3–6–2–4 | Потужні трактори та комбайни |
| 8 | 1–5–4–2–6–3–7–8* | Спеціальна техніка |
* Порядок роботи восьмициліндрових двигунів може відрізнятися залежно від їх конструкції.
Робота чотирициліндрового двигуна
| Поворот вала | Робочий хід | Порядок роботи |
|---|---|---|
| 0°-180° | 1-й циліндр | Початок робочого циклу |
| 180°-360° | 3-й циліндр | Другий робочий хід |
| 360°-540° | 4-й циліндр | Третій робочий хід |
| 540°-720° | 2-й циліндр | Четвертий робочий хід |
У чотирициліндровому чотиритактному двигуні повний робочий цикл триває 720° повороту колінчастого вала. За цей час кожний циліндр один раз виконує робочий хід.
Оскільки циліндрів чотири, робочі ходи відбуваються через кожні 180° повороту колінчастого вала.
Робота шестициліндрового двигуна
| Поворот вала | Робочий хід | Порядок роботи |
|---|---|---|
| 0°-120° | 1-й циліндр | Початок циклу |
| 120°-240° | 5-й циліндр | Другий робочий хід |
| 240°-360° | 3-й циліндр | Третій робочий хід |
| 360°-480° | 6-й циліндр | Четвертий робочий хід |
| 480°-600° | 2-й циліндр | П'ятий робочий хід |
| 600°-720° | 4-й циліндр | Шостий робочий хід |
У шестициліндровому двигуні робочі ходи повторюються через кожні 120° повороту колінчастого вала, що забезпечує ще рівномірніше обертання та практично безперервну передачу крутного моменту.
Переваги багатоциліндрових двигунів
Застосування кількох циліндрів дозволяє значно покращити роботу двигуна порівняно з одноциліндровими конструкціями. Саме тому практично всі сучасні тракторні двигуни є багатоциліндровими.
Рівномірніше обертання
Робочі ходи відбуваються по черзі в різних циліндрах, тому крутний момент передається на колінчастий вал майже безперервно.
Менші вібрації
Послідовна робота циліндрів забезпечує краще врівноваження рухомих деталей та зменшує коливання двигуна.
Вища потужність
Збільшення кількості циліндрів дає змогу підвищити робочий об'єм і потужність двигуна без надмірного збільшення розмірів окремих циліндрів.
Стабільніша робота
Плавніше обертання колінчастого вала покращує роботу трансмісії, гідросистеми та інших механізмів трактора.
Кращий запуск
Більша кількість циліндрів підвищує ймовірність швидкого запуску двигуна за різних умов експлуатації.
Менші навантаження на деталі
Зусилля розподіляються між кількома циліндрами, що сприяє збільшенню ресурсу двигуна.
Недоліки багатоциліндрових двигунів
Складніша конструкція
Зі збільшенням кількості циліндрів ускладнюється конструкція двигуна. Обслуговування і ремонт вимагають значно більше запчастин та робочого часу.
Більші габарити
Багатоциліндрові двигуни займають більше місця та мають більшу масу. Двигун потребує масивнішої рами для його утримання.
Низька ефективність на холостому ходу
На малих обертах багатоциліндровий двигун витрачає помітну частину палива лише на те, щоб «крутити самого себе».
Навчальні відео
Анімація роботи багатоциліндрового двигуна
Відео допоможе закріпити знання про багатоциліндрові двигуни.
Інтерактивний тест для самоперевірки
Заповніть дані та виконайте тест. Після завершення ви побачите кількість правильних відповідей, підсумкову оцінку та рекомендації щодо опрацювання теми.
Реєстрація користувача
1. Для чого в сучасних тракторах застосовують багатоциліндрові двигуни?
2. Що називають порядком роботи циліндрів?
3. Який порядок роботи найчастіше має чотирициліндровий тракторний двигун?
4. Через який кут повороту колінчастого вала відбуваються робочі ходи в чотирициліндровому чотиритактному двигуні?
5. Який порядок роботи найчастіше використовують у шестициліндрових тракторних двигунах?
6. Скільки разів за повний робочий цикл виконує робочий хід кожний циліндр чотиритактного двигуна?
7. Яка основна перевага багатоциліндрового двигуна порівняно з одноциліндровим?
8. Що визначає порядок роботи циліндрів двигуна?
9. Через який кут повороту колінчастого вала шестициліндрового чотиритактного двигуна відбувається черговий робочий хід?
10. Яка особливість забезпечує плавне обертання колінчастого вала багатоциліндрового двигуна?
Студент: —
Заклад: —
Група: —
Результати тестування
Тема. Робота багатоциліндрового двигуна
Правильних відповідей: 0 з 10
